Zinc Sulphide (ZnS)
ZnS（硫化亜鉛）単結晶は硫化亜鉛は組成式 ZnS で表される共有結合性の化合物で、
白または黄色の粉末または結晶である。普通はより安定な立方晶系型として存在し、
これは閃亜鉛鉱として産出する。六方晶系型は合成によって得られるが、ウルツ鉱
としても天然に存在する。
各種結晶、仕様のフランジ付きの光学窓(超高真空用等)取り扱っております。
ご参照下さい(⇒data)
OPTICAL
|

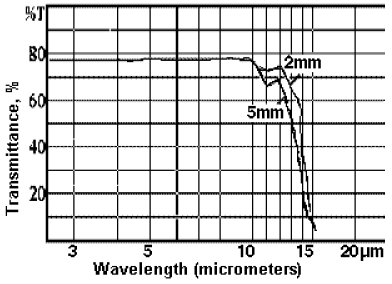

透過帯域 |
0.37 to 13.5 μm |
|
屈折率 |
2.20084 at 10 μm |
|
反射損失 |
26.2% at 10 μm (2 surfaces) |
|
吸収率 |
0.0006 cm-1 at 3.8 μm |
|
ｄN/ｄT |
+38.7 x 10-6/°C at 3.39μm |
PHYSICAL
|
密度 |
4.09 g/cm3 |
|
融点 |
1765°C (dissociates about 700°C) |
|
熱伝導率 |
27.2 Wm-1K-1 at 298K |
|
熱膨張 |
6.5 x 10-6/°C at 273K |
|
硬度 |
Knoop 160 with 50g indenter |
|
比熱容量 |
515 J kg-1K-1 |
|
誘電定数 |
8 |
|
ヤング率（E） |
74.5 GPa |
|
剛性率（G） |
67 Gpa |
|
体積弾性率 |
77.2 GPa |
|
弾性係数 |
C11 = 129 C12 = 48.3 C44 = 67.1 |
|
ポアソン比 |
0.28 |
CHEMICAL
|
溶解度 |
0.001 g/100g water |
|
分子量 |
144.33 |
|
クラス/結晶構造 |
HIP polycrystalline cubic, ZnS, F43m |
|
波長 (μm) |
屈折率 |
|
0.405 |
2.545 |
|
0.436 |
2.489 |
|
0.468 |
2.449 |
|
0.480 |
2.437 |
|
0.509 |
2.413 |
|
0.546 |
2.388 |
|
0.588 |
2.368 |
|
0.644 |
2.347 |
|
0.668 |
2.340 |
|
0.706 |
2.331 |
|
0.780 |
2.317 |
