Bi12SiO20 (Bismuth Silicon Oxide)
ビスマスシリコンオキサイド

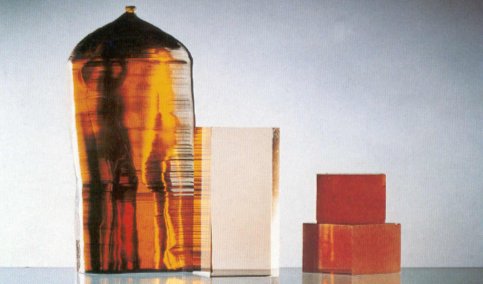

Bi12SiO20 - Main Properties
|
結晶構造/Point group |
Cubic, 23 |
|
格子定数、Å |
a＝10.103 |
|
密度 |
9.2 g/cm3 |
|
誘電率 |
εT11/εT0 42.7 |
|
融点 |
890 °C |
|
透過帯域 |
450 ~ 7500 nm |
|
透過率 ＠633nm |
69 % |
|
反射係数 ＠633nm |
2.45 |
|
弾性スティフネス定数(1011N/m2） |
εE11 1.33 |
|
相対誘電率 |
56 |
|
E/O 係数（10-12ｍ/V） |
γ41＝5 |
|
光学活性 |
Left 22.5° |
|
圧電応力定数（C/ｍ2） |
E14＝1.01 |
|
抵抗 |
8ｘ1011Ω‐cm |
|
誘電正接 |
0.0035 |
|
カットタイプ |
Vs (m/s) |
K2s (%) |
TCV(10-6 /℃) |
TCD(10-6 /℃) |
|
[001]-[110] |
1622 |
0.62 |
118 |
Standard physical dimensions:
|
標準サイズ |
～ 45ｘ45 ｍｍ、(Length 100-200 mm) |
|
面方位 |
<100> <110> ±30 arc.min |
|
スクラッチ/ディグ |
40/20 |
|
平行度 |
< 3 arc min. |
|
平面度 |
λ＠633 nm |
|
寸法公差 |
± 0.2 mm |
|
厚み公差 |
± 0.01 mm |
NOTE:
If not specified, optical properties are given for wavelength 633 nm.
Coatings available:
a) AR @ 514.5 nm, 532 nm or other on request
b) ITO conductive/transparent coatings
c) electrodes Cr + Au
Optical absorption increases under illumination of crystal e.g. by sunlight.
