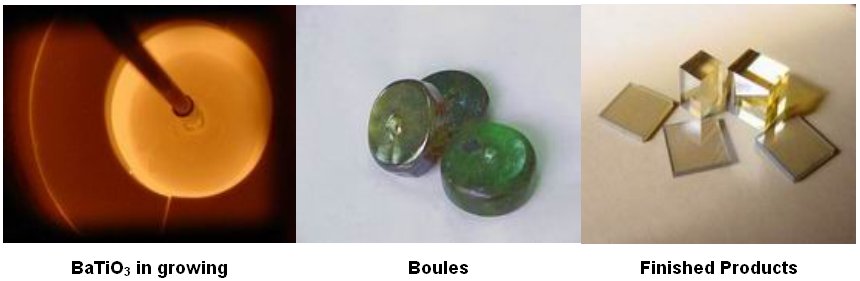

BaTiO3(Barium Titanate )
高い強誘電体を持つコンデンサーの材料として用いられます。120℃以上で特性が急激に劣化し、13℃以下で基板自体が
割れる場合が有ります。弊社取扱いのチタン酸バリウムは結晶です。基板グレード、フォトリフラクティブ用どちらも扱っており
ます。 また、Rh,Ceなど各種ドープにも対応しております。毒劇物指定材料です。
基板グレード通常規格
5x5xT(1mm), 10x10x0.5mm など
研磨：両面、片面、研磨なし
<100>, <110>, <111>はポーリング処理が出来ません。
<001>のみポーリング処理が施されます。
*フォトリフラクティブ用は特殊なため、直接ご相談下さい。
BaTiO3- Main Properties:
|
結晶構造 |
Tetragonal (4m) 13 oC<T<132 oC, |
|||
|
格子定数、Å |
a=3.99 c=4.04 (at 26 oC) |
|||
|
育成方法 |
TSSG(Top Seeded Solution Growth) |
|||
| 融点 | 1612 oC | |||
|
密度 |
6.06 g/cm3 (at 26 oC) |
|||
|
比熱容量 |
0.527 J/g-k(300°K) |
|||
|
熱伝導率 |
6 W/m-k(300°K) |
|||
|
熱膨張、10-6k-1 |
15.7‖a 6.2‖c |
|||
|
誘電率 |
εa=3000 εc=800 |
|||
|
硬度 |
4.5 |
|||
| 透過帯域 | 0.43 - 6.30 mm | |||
|
電気光学係数 |
rT13=8±2pm/V rT33=105±10pm/V rT42= 1300±100pm/V |
|||
|
屈折率 |
|
515 nm |
633 nm |
800 nm |
|
no |
2.4912 |
2.4160 |
2.3681 |
|
|
ne |
2.4247 |
2.3630 |
2.3235 |
|
|
反射率 ( at 0 deg. cut ) |
50-70 % for l = 515 nm (Ce: BaTiO3) |
|||
|
吸収損失 |
l : 515 nm 633 nm 800 nm |
|||
|
二波混合結合定数 |
10-40 cm‐1 |
|||
|
波長帯 |
Undoped BTO : for visible |
|||
The followings are important for the use of BaTiO3, both for the bulk device and
substrate.
1.The tetragonal BaTiO3 single crystal (the useful phase for both photorefractive effect and substrate) will change
the phase when its temperature is lower than 13℃ or higher 125℃, so it is necessary to keep its temperature
in the safe range during its using, storage and transportation.
2.The extra force such as compacting, cracking will cause a phase transition.
3.Poling is needed for (001)orientation substrate, while is not necessary for（100）,（110）,（111）orientations.
4.Normally the maximum size for BaTiO3 substrate is 10x10mm; the thinnest thickness is 0.3mm.
