Agiltron社製
TGG*ベースアイソレータ
850/980/1060nm，300/500mW
*TGG:Terbium Gallium Garnet
お問い合わせ
株式会社ネオトロン
ハイパワーアイソレータ
ハイパワーアイソレータ
入力ファイバ/出力空間
パッシブ>ハイパワーアイソレータ>メーカデバイス(一覧)>デバイス
◆TGGベースアイソレータ:OIST型

タイプ　・850，980，1060nm 　　・TGG結晶に基づくデバイス　　・0.3/0.5W対応

特長　・低挿入損失　　・高アイソレーション/低PDL　　・高安定性
　　　　・高信頼性　　　・コストパフォーマンス製品

応用　・EDFA　　・励起レーザ光源　　・光ﾌｧｲﾊﾞｰセンサー　　　・試験機器
　　　　・測定機器　　・光学ファイバーレーザ
◆仕様：TGGベース アイソレータ
パラメータ 300mW“偏波無依存” 500mW“PM保持” 単位
min typ max min typ max
動作波長 850 840 850 860 840 850 860 nm
980 970 980 990 970 980 990
1060 1050 1060 1070 1050 1060 1070
挿入損失 - 0.8 1.2 - 0.8 1.2 dB
波長依存損失 ‐ - 0.2 ‐ - 0.2 dB
アイソレーション 850 22 30 - 22 27 - dB
980,1060 25 30 - 25 30 -
PDL - 0.1 0.2 - - - dB
PMD - - 0.2 - - - ps
消光比(PM only） - - - 20 25 - dB
反射減衰量 50 - - 50 - - dB
許容入力パワー 300 500 W
ファイバータイプ HI1060,HI 780,PM980,その他　 -
サイズ 標準850 L61xW34xH33 L61xW34xH33 mm
標準980/ 1060 L83xW34xH33 L83xW34xH33
ミニ980/ 1060 L61xW34xH33 L61xW34xH33
詳細 概要説明 概要説明 -

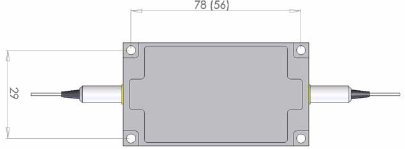

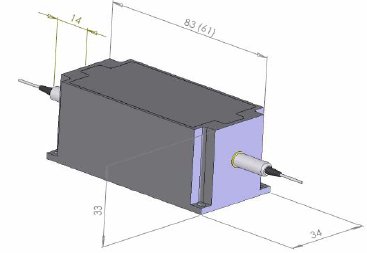

◆メカニカルサイズ
◆ご注文/お問い合わせコード：
A--B--C--D--E--F--G--H
　OIST-□□-□-□-□-□-□-□-□
A:タイプ コード
PM無依存 11
HP PM保持 12
特殊仕様 10
B:波長 コード
1060nm 1
850nm 8
980nm 9
特殊仕様 0
C:グレード コード
標準 1
特殊仕様 0
D:パケージ コード
標準 1
ミニサイズ 2
特殊仕様 0
E:ファイバー コード
HI 1060 2
HI 780 7
HI 980 9
PM 850 D
PM 980 E
特殊仕様 0
F:ファイバータイプ コード
ベア-ファイバ 1
900um ルース 3
特殊仕様 0
G:ファイバー長 コード
0.25m 1
0.5m 2
1m 3
特殊仕様 0
H:コネクタ コード
なし 1
FC/PC 2
FC/APC 3
SC/PC 4
SC/APC 5
ST/PC 6
LC 7
特殊仕様 0
TGGベースアイソレータ
注：TGG:Terbium Gallium Garnet
