Agiltron社製
ハイパワーアイソレータ
780-1070nm, 850/980/1060nm
(1) 10W,(2)20W
ハイパワーアイソレータ
780-1070nm, 850/980/1060nm
(1) 10W,(2)20W
◆ハイパワーアイソレータ:OIST型
タイプ ・850，980，1060nm ・10W, 20W 対応
特長 ・低挿入損失 ・高アイソレーション ・高安定性
・高信頼性 ・ハイパワー対応 ・コストパフォーマンス製品
応用 ・EDFA ・励起レーザ光源 ・光ﾌｧｲﾊﾞｰセンサー ・試験機器
・測定機器 ・光学ファイバーレーザ
タイプ ・850，980，1060nm ・10W, 20W 対応
特長 ・低挿入損失 ・高アイソレーション ・高安定性
・高信頼性 ・ハイパワー対応 ・コストパフォーマンス製品
応用 ・EDFA ・励起レーザ光源 ・光ﾌｧｲﾊﾞｰセンサー ・試験機器
・測定機器 ・光学ファイバーレーザ
◆仕様：ハイパワーアイソレータ
| パラメータ | 10W | 20W | 単位 | ||||
| min | typ | max | min | typ | max | ||
| 動作波長 | 840 | 850 | 860 | 840 | 850 | 860 | nm |
| 970 | 980 | 990 | 970 | 980 | 990 | nm | |
| 1050 | 1060 | 1070 | 1050 | 1060 | 1070 | nm | |
| 挿入損失 | - | 0.8 | 1.2 | - | 1.0 | 1.5 | dB |
| 波長依存損失 | ‐ | 0.1 | 0.2 | ‐ | 0.1 | 0.2 | dB |
| アイソレーション | 25 | 30 | - | 25 | 30 | - | dB |
| PDL | - | 0.1 | 0.2 | - | 0.1 | 0.2 | dB |
| PMD | - | - | 0.2 | - | - | 0.2 | ps |
| 消光比(PM only） | 20 | 25 | - | 20 | 25 | - | dB |
| 反射減衰量 | 50 | - | - | 50 | - | - | dB |
| 許容入力パワー | 10 | 20 | W | ||||
| ファイバータイプ | HI1060,HI980,PM980,その他 | - | |||||
| サイズ | L61xW34xH33 | L68xW34xH33 | mm | ||||
| 詳細 | 概要説明  |
概要説明 |
- | ||||

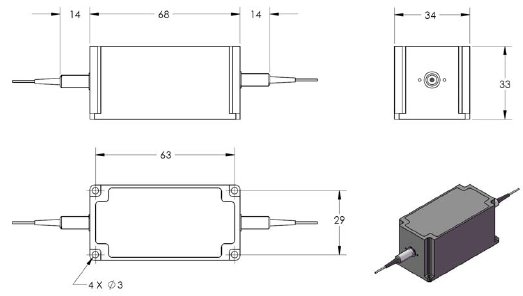

◆メカニカルサイズ
◆ご注文/お問い合わせコード：
A--B--C--D--E--F--G--H
OIST-□□-□-□-□-□-□-□-□
| A:タイプ | コード |
| HP PM無依存 | 31 |
| HP PM保持 | 32 |
| 特殊仕様 | 30 |
| B:波長 | コード |
| 1060nm | 1 |
| 980nm | 9 |
| 850nm | 8 |
| 特殊仕様 | 0 |
| C:パワーグレード | コード |
| 1W | 1 |
| 2W | 2 |
| 5W | 5 |
| 10W | 10 |
| 20W | 10 |
| D:パケージ | コード |
| 標準 | 1 |
| 特殊仕様 | 0 |
| E:ファイバー | コード |
| HI 1060 | 2 |
| HI 980 | 9 |
| PM 980 | E |
| 特殊仕様 | 0 |
| F:ファイバータイプ | コード |
| ベア-ファイバ | 1 |
| 900um ルース | 9 |
| 特殊仕様 | 0 |
| G:ファイバー長 | コード |
| 0.25m | 1 |
| 0.5m | 2 |
| 1m | 3 |
| 特殊仕様 | 0 |
| H:コネクタ | コード |
| なし | 1 |
| FC/PC | 2 |
| FC/APC | 3 |
| SC/PC | 4 |
| SC/APC | 5 |
| ST/PC | 6 |
| LC | 7 |
| 特殊仕様 | 0 |
