Agiltron社製
ハイパワーアイソレータ
入力ファイバー/出力空間系
780～1070nm, 20W
ハイパワーアイソレータ
入力ファイバー/出力空間系
780～1070nm, 20W
◆ハイパワーアイソレータ
(入力ファイバー/出力空間系):FSOI型
タイプ ・780～1070nm ・20W 対応
特長 ・低挿入損失 ・高アイソレーション ・低PDL
・高信頼性 ・ハイパワー対応 ・コストパフォーマンス製品
応用 ・EDFA ・励起レーザ光源 ・光ﾌｧｲﾊﾞｰセンサー ・試験機器
・測定機器 ・光学ファイバーレーザ
(入力ファイバー/出力空間系):FSOI型
タイプ ・780～1070nm ・20W 対応
特長 ・低挿入損失 ・高アイソレーション ・低PDL
・高信頼性 ・ハイパワー対応 ・コストパフォーマンス製品
応用 ・EDFA ・励起レーザ光源 ・光ﾌｧｲﾊﾞｰセンサー ・試験機器
・測定機器 ・光学ファイバーレーザ
◆仕様：ハイパワーアイソレータ（入力ファイバー/出力空間系)
| パラメータ | 20W | 単位 | ||
| min | typ | max | ||
| 動作波長 | 780～1070 | nm | ||
| 挿入損失 | - | 0.6 | 0.8 | dB |
| アイソレーション | 22 | 27 | - | dB |
| PDL | - | 0.1 | 0.2 | dB |
| PMD | - | 0.1 | 0.2 | ps |
| 消光比(PM only） | 20 | 25 | - | dB |
| ビーム幅 | 1 | mm | ||
| レンズからワーキング距離 | 30 | cm | ||
| Loss Stability | 0.2(15W/CW) | dB | ||
| 反射減衰量 | 50 | 55 | - | dB |
| 許容入力パワー | 20 | W | ||
| ファイバータイプ | HI1060,HI980,PM980,その他 | - | ||
| 動作温度/保存温度 | -5～+95/-10～+70 | ℃ | ||
| 保存湿度 | 5～95 | ％ | ||
| サイズ | L61xW34xH33 | mm | ||
| 詳細 | 概要説明  |
- | ||

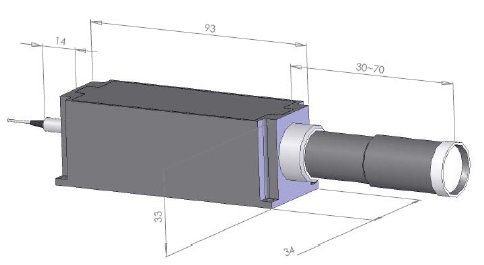

◆メカニカルサイズ(mm)
◆ご注文/お問い合わせコード：
A--B--C--D--E--F--G--H
OIST-□□-□-□-□-□-□-□-□
| A:タイプ | コード |
| 通常タイプ | 11 |
| PM | 12 |
| 特殊仕様 | 00 |
| B:波長 | コード |
| 1060nm | 1 |
| 850nm | 8 |
| 980nm | 9 |
| 特殊仕様 | 0 |
| C:構成 | コード |
| 通常タイプ | 1 |
| 特殊仕様 | 0 |
| D:ビーム径 | コード |
| 1.0mm | 1 |
| 2.0mm | 2 |
| 3.0mm | 3 |
| 4.0mm | 4 |
| 5.0mm | 5 |
| 特殊仕様 | 0 |
| E:ファイバー | コード |
| HI 1060 | 2 |
| HI 780 | 7 |
| HI 980 | 9 |
| 特殊仕様 | 0 |
| F:ファイバータイプ | コード |
| ベア-ファイバ | 1 |
| 900um ルース | 9 |
| 特殊仕様 | 0 |
| G:ファイバー長 | コード |
| 0.25m | 1 |
| 0.5m | 2 |
| 1m | 3 |
| 特殊仕様 | 0 |
| H:コネクタ | コード |
| なし | 1 |
| FC/PC | 2 |
| FC/APC | 3 |
| SC/PC | 4 |
| SC/APC | 5 |
| ST/PC | 6 |
| LC | 7 |
| 特殊仕様 | 0 |
