Opneti社は中国は深圳市にある光受動部品の専門製造メーカーです。MEMS，メカニカル光スイッチの製品が御座います。
製品はTelcordia1221に準拠しており品質，性能に優れておりかつ経済価格製品です。
製品はTelcordia1221に準拠しており品質，性能に優れておりかつ経済価格製品です。
◇製品名：MEMS 光スイッチ
MEMS 1x1, 1x2,2x2光スイッチ：シングル，マルチモード
Opneti社製 MSW型
MEMS 1x1, 1x2,2x2光スイッチ：シングル，マルチモード
Opneti社製 MSW型
◇特長
●高信頼性製品 ●0.5dB挿入損失
●0.5ms 応答時間 ●低PDL特性
●60dBクロストーク ●小型サイズ
●ラッチング
●高信頼性製品 ●0.5dB挿入損失
●0.5ms 応答時間 ●低PDL特性
●60dBクロストーク ●小型サイズ
●ラッチング
◇応用
●保護スイッチング
●リコンフィグレーション
●WDM
●光サブシステム
●アレー集積
●保護スイッチング
●リコンフィグレーション
●WDM
●光サブシステム
●アレー集積
◇特性(シングルモード)
◇特性(マルチモード)
◇ご注文＆お問い合わせ方法

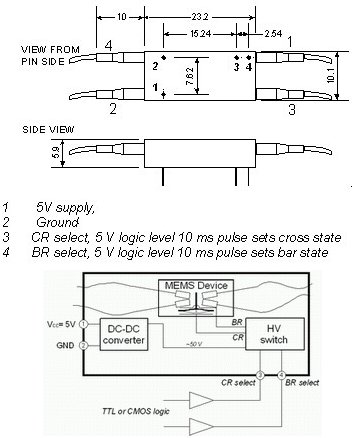

◇特性(内臓ドライバー)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
| パラメータ |
仕様値
|
|
波長範囲
|
1240-1640nm
|
|
挿入損失
|
<0.9dB; typ.0.4dB
|
|
反射減推量
|
≧50dB; typ 55dB
|
|
偏波依存損失
|
<0.07dB; typ. 0.03dB
|
|
クロストーク
|
≧60dB; typ 75dB
|
|
リピータビリティ
|
≦0.002dB
|
|
スイッチング速度
|
<1ms; typ.0.5ms
|
|
耐久性
|
≧109サイクル分
|
|
光入力パワー
|
300mW max.
|
|
動作温度/保存温度
|
0~70/ -40~70℃
|
|

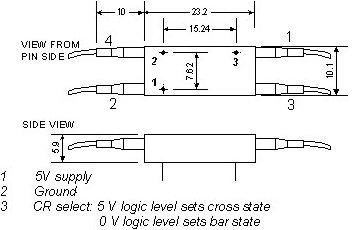

サイズ(LxWxH)
|
23.2x10.1x5.9mm
|
| パラメータ |
仕様値
|
|
波長範囲
|
600-1700nm
|
|
挿入損失
|
typ.0.5dB; max.1.2dB
|
|
反射減推量
|
typ.45dB; min.35dB
|
|
偏波依存損失
|
typ.0.03dB; max.40dB
|
|
クロストーク
|
typ.60dB; max.40dB
|
|
リピータビリティ
|
≦0.002dB
|
|
スイッチング速度
|
<5ms; max.10ms
|
|
耐久性
|
≧109サイクル分
|
|
動作温度/保存温度
|
0~70/ -40~70℃
|
|
動作温度/保存温度
|
0~70/ -40~70℃
|
|
サイズ(LxWxH)
|
23.2x10.1x5.9mm
|
| パラメータ |
仕様値
|
|
動作電圧
|
5±0.25 VDC
|
|
消費電流
|
typ.1mA; max.10mA
|
|
論理レベルLow/High
|
<0.3VDC/ >3VDC
|
|
パルス幅
|
10ms
|
|
型式
|
ポート数
|
活性タイプ
|
ファイバー
|
ファイバ長さ
|
コネクタ
|
|
MSW
|
11=1x1
12=1x2 22=2x2 |
L=Latching
N=Non-Latching |
S9=SMF 900μm
M5=MMF 50/125/900μm M6=MMF 62.5/125/900μm |
1=1m
2=2m |
FA=FC/APC, FC=FC/PC
SA=SC/APC, SC=SC/PC,ST=ST/PC LA=LA/APC, LC=LC/PC NE=None, XX=others |
