Opneti社のメカニカルスイッチ1x4光スイッチはオプティカルAdd/DropMUX(OADM), オプティカルクロスコネクト
(OXC)，オプティカルスペクトラルモニタリング並びにオプティカルプロテクション応用等に広く用いられております。当社
製品は1x2スイッチによるカスケード構築されておりTelcordia1221に準拠している品質，性能に優れた経済価格製品です
(OXC)，オプティカルスペクトラルモニタリング並びにオプティカルプロテクション応用等に広く用いられております。当社
製品は1x2スイッチによるカスケード構築されておりTelcordia1221に準拠している品質，性能に優れた経済価格製品です
◇製品名：メカニカル 光スイッチ
1x4光スイッチ：シングル，マルチモード
Opneti社製 OSW型
1x4光スイッチ：シングル，マルチモード
Opneti社製 OSW型
◇特長
●高信頼性製品
●低挿入損失
●ポジションモニター内臓
●高信頼性製品
●低挿入損失
●ポジションモニター内臓
◇応用
●オプティカル リコンフィグレーション
●装置への組み込み
●WDM
●オプティカル リコンフィグレーション
●装置への組み込み
●WDM
◇特性(シングルモード)
◇ご注文＆お問い合わせ方法
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
| パラメータ |
仕様値
|
|
波長範囲
|
1280-1340nm; 1520-1610nm
|
|
挿入損失
|
<1.0dB
|
|
反射減推量
|
≧45dB
|
|
偏波依存損失
|
<0.1dB
|
|
クロストーク
|
>55dB
|
|
波長依存損失(WDL)
|
<0.2dB
|
|
リピータビリティ
|
≦0.05dB
|
|
スイッチング速度
|
<10ms
|
|
ファイバータイプ
|
SMF-28e,900um tight buffer
|
|
ファイバー長
|
>1m
|
|
駆動電圧
|
4.5～5VDC
|
|
光学電流
|
<500mW
|
|
動作電流
|
120mA
|
|
動作温度/保存温度
|
0~70/ -40~85℃
|
|
型式
|
ポート数
|
活性タイプ
|
ファイバー
|
ファイバ長さ
|
コネクタ
|
|
OSW
|
14=1x4
|
L=Latching |
S9=SMF 900μm
SB=SMF250μm |
1=1m
2=2m |
FA=FC/APC, FC=FC/PC
SA=SC/APC, SC=SC/PC,ST=ST/PC LA=LA/APC, LC=LC/PC NE=None, XX=others |
|
光パス
|
入力コントロール
|
入力コモン
|
出力状況
|
|||||||||
|
挿入損失
|
1B
|
1A
|
2B
|
2A
|
3B
|
3A
|
V+
|
GND
|
S3
|
S2
|
S1
|
|
|
反射減衰量
|
Pin1
|
Pin2
|
Pin3
|
Pin4
|
Pin5
|
Pin6
|
Pin9
|
Pin2
|
Pin3
|
Pin4
|
Pin5
|
Pin6
|
|
Com-P1
|
0V
|
+5V
|
+5V
|
0V
|
+5V
|
0V
|
GND
|
GND
|
GND
|
GND
|
GND
|
+5V
|
|
Com-P2
|
+5V
|
0V
|
0V
|
+5V
|
+5V
|
0V
|
GND
|
GND
|
GND
|
GND
|
+5V
|
GND
|
|
Com-P3
|
+5X
|
0V
|
+5V
|
0V
|
0V
|
+5V
|
GND
|
GND
|
GND
|
+5V
|
GND
|
GND
|
|
Com-P4
|
+5V
|
0V
|
+5V
|
0V
|
+5V
|
+0V
|
GND
|
GND
|
GND
|
GND
|
GND
|
GND
|

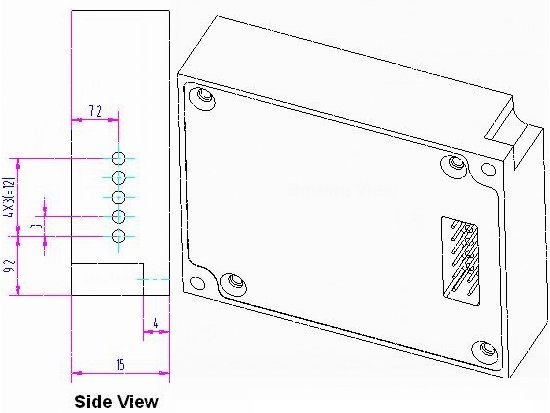

◇ポート並びにピン構成
