BATi(Boston Applied Technologies,INc.)社の結晶タイプの1x2光スイッチは非常に速い高速(50ns)で他のチャン
ネルへのスイッチ動作が行われます。当製品は当社の研究者が画期的なOptoCeramic･エレクトロオプティック材
の特性を用いております。当製品は自由空間の伝播特性を結晶の動作と組合わせる事によって達成し、動く
パーツや有機材を用いずに機能が得られ、単なる駆動電源で低挿入損失の高速スイッチが可能なように設計
されております。

お問い合わせ
株式会社ネオトロン
◇製品名：Nanona 高速＆低損失光スイッチ
結晶　1x2光スイッチ：シングルモード
BATi 社製
◇特長
●優れた光特性
●高速動作
●高信頼性機構
●コンパクトなパッケージング
●全て結晶構造
●Telcordia GR1221, GR1209に準拠
●波長:可視光、近赤外適応可能

◇応用
●データレートやデータプロトコルに関係ない光スイッチング
●ネットワークプロテクション、復活や特性モニタリング
●装置内への適用
●可変デジタルグループ遅延
●医療、航空宇宙、その他各種製造分野
◇特性(光学・電気)
特性項目
仕様値
波長範囲
1310nm/ 1550nm (S, C, L)
挿入損失
<1dB
PDL
<0.2 dB
クロストーク
>20dB
PMD
< 0.1 ps
応答時間
<60 ns ( 5μs)*
繰り返しレート
1 MHzまで
光入力パワー
<500mW
反射減衰量
≧55dB
サイズ
63 x 11 x 9 mm( 43 x 11 x 9 mm)*
動作/ 保存 温度範囲
0～70℃/ -40～85℃
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
注::( )*印　5μsec.速度のコンパクトパッケージの場合

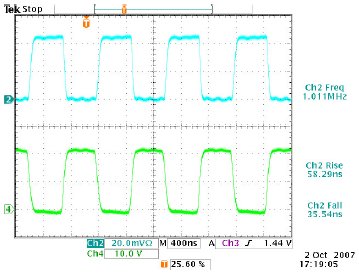

◇スピードテストデータ
