固定アッテネータ
Male-Female

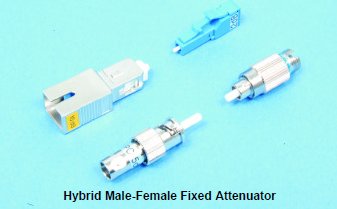

固定アッテネータ:FA-300

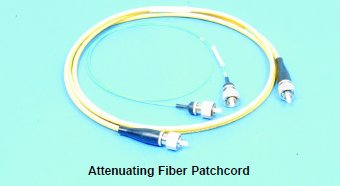

ファイバーパッチコード
:FPA
FA-500
FA-400
ハイブリッド(Male-Female)，レセプタクル，ループバック，パッチコード
タイプ ・4タイプのアッテネータにより様々な用途に適応 ・可視光〜NIR(近赤外)対応の固定アッテネータ
特長 ・ハイブリッド型：ファイバーの入射光の単なる減衰の用途に最適，異なるコネクタに対応
・アッテネーティング型パッチコード：高出力のファイバー応用の場合に最適

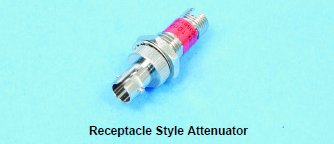

・レセプタクル型：オス型コネクタに対して適用
・ループバック型：パッチパネルの取り扱いの場合に適用
応用 ・光パワー等価 ・CATV,LAN, 光通信 ・試験，測定機器 ・光伝送系
| パラメータ | unit | FA-300 | FA-500 | FA-400 | FPA |
| 減衰方法 | - | プラグ型 | レセプタクル型 | ループバック型 | パッチコード |
| 減衰範囲 | dB | 1-25 | 0.5-20 | ||
| 減衰誤差 | dB | ±0.5(1-5dB), ±0.7(6-10dB), ±1.0(>10dB) | |||
| PDL | dB | ±0.1 | ±1 of the specified attenuation, in dB | ||
| 適用波長 | nm | 1240-1625 | 440-1625 | ||
| 反射減衰量 | dB | 50(UPC コネクタ), 60dB(APC コネクタ) | |||
| 許容入力パワー | mW | 500 | 50(MM) | 2000(max) | |
| 動作温度 | ℃ | -40 to +75℃ | |||
| パラメータ | unit | パッチコード型VOA |
| 偏光消光比 | dB | >25( >30:ご要望により承ります) |
| 反射減衰量 | dB | >50 |
| 標準適用波長 | nm | 1310, 1480, 1550, 1625 |
| 波長依存性 | ｄB | ±0.1( over ±40nm) |
| PDL | dB | <0.2 |
| 許容入力パワー | W | >1.5 (at 1550nm) |
| 動作温度/保存温度 | ℃ | -10 to +80/-40 to +80 |
| 湿度 | %RH | <85 (non condensing at 50℃) |
| XY:コネクタ X:male,Y:female |
コード |
| Ultra FC/PC | 3U |
| Angled FC/PC | 3A |
| SC Ultra PC | SCU |
| Angled SC | SCA |
| ST Ultra PC | 8U |
| a/b:core/cladサイズ | コード |
| 9/125 | SM |
| 50/125,62.5/125,100/140 | MM |
| F:ファイバタイプ | コード |
| マルチモード | M |
| シングルモード | S |
| JD:ファイバジャケット | コード |
| 900um OD hytrel | 1 |
| 3mm OD cable | 3 |
| 注:標準テーブルをご参照 | |
| N:減衰値 | コード |
| 1dB | 1 |
| 2dB | 2 |
| 20dB | 20 |
| 25dB | 25 |
| X:レセプタクル |
コード |
| Ultra FC/PC | 3U |
| SC Ultra PC | SCU |
| ST Ultra PC | 8U |
| Angled SC | SCA |
| Angled FC/PC | 3A |
| L:ファイバー長さ |
| デバイスのそれぞれの長さをｍで ご指示下さい。 例えば入力側1m,出力側7mの 場合Lを1,7と指定下さい。 |
