d1-c5a インライン型ファイバーアッテネータ
D.UV,VIS〜NIRレーザとファイバー関連
電気制御可変アッテネーター
ご注文方法 部品番号：
DD-100-11-W-a/b-F-LB-XY-JD-L-G-V
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
Ｌ：ファイバー長/ピッグテール長：（ｍ）
W:波長（nm）
例：1550nmの場合1550など
◆電気制御可変アッテネーター
特長
・ステッパーモーター駆動
・校正可能
・ラッチング動作
・校正とレファレンス用センサー内蔵
・光源とファイバー,ファイバーとファイバーバージョン有り
・MM,SM,PM各ファイバーに対応
・カスタム設計に応じます
・波長フラット特性
・広帯域な減衰量領域
・高出力レーザでの適用可能
・高分解能
・高速性能
・低挿入損失
・低リターンロス
応用
・利得等価DWDMシステム
・ビット・エラー・レート試験
・光ファイバー部品のトラブル・シューティング
・長距離伝送のシュミレーション
・光伝送/受光の設計
・パワーメーターのリニアリティーの検査
・光出力の設定
仕様
・挿入損失：<1.5dB（SMファイバー）
2.0ｄB（MMファイバー）
・リターンロス：25,40,50,60ｄB（SMF）
25,35dB（MMF）
・入力パワー：<2W
・減衰量：0〜50dB（SMF）
0〜30dB（MMF）
・波長依存性：0.3dB挿入損失変化（1300〜1550nm)
：0.1ｄB挿入損失変化（1480〜1570nm)
・偏光感度特性：≦0.01dB
・適用波長範囲：400〜1625nm
・重さ：<250g
・動作スピード：≦1秒（0dB〜30dB)
≦100m秒（3dB減衰）
・コンピュータインターフェイス：RS-232/SPI/IICポート
・入力電源：5又は12VDC,2W
・再現性：±0.05dB
・精度：0-20dB（±0.3dBまで）
20-40dB（±0.5dBまで）
・偏光消光比：20,25,30dB
d1-c５b OEMバージョンファイバーアッテネーター

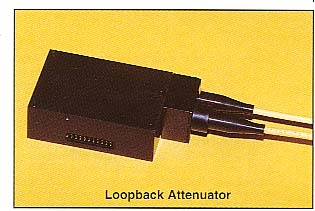

d1-c5c ループバックアッテネーター
XY:コネクター
| 3S |
Super NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
8
|
AT&T-ST |
| SC |
SC |
| SCA |
Angled SC |

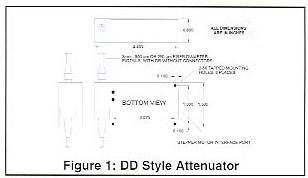

d1-c5d DD型アッテネーター
G:ギァ比
その他141：1,262：1,900：1等
LB:リターンロス
25,40,50又は60ｄB
60ｄBは1300と1550nmのみ可能
JD:ジャケット
| 1 |
900μｍODハイトレルジャケット |
| 3 |
3mmOD Kevlar rein forced PVCケーブル |
V:ステッパーモーター駆動電圧：
12ボルトは6

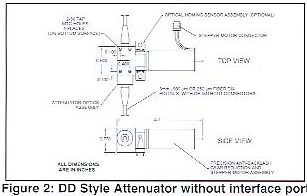

d1-c5e

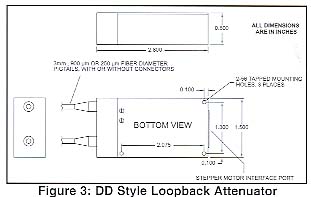

d1-c5f
追加
-PC：インターフェイスポート無しでOEMアッセンブリーの場合
-DR：ステップモーターの駆動回路組み込みの場合
-MC/SPI：インテリジェントインターフェイスSPIを含める場合
-MC/IIC：インテリジェントICを含める場合
-MC/RS232：RS232インターフェイスを含める場合
-LL：0.6dBの挿入損失の場合
