多チャンネルMEMS
アッテネータ モジュール
アッテネータ モジュール
8個のアレー又はそれ以下のMEMSアッテネータより構成されております。
また当社のMEMSアッテネータはMEMSチップから構成されております。
タイプ ・4ch.或いは8ch.或いはお客様ご指定チャンネル
・C-バンド(1528-1563nm),L-バンド(1570-1610nm)
特長 ・全波長帯域において低PDL ・超低消費電力
・通信業界においては最も小さい多チャンネルアッテネータ
・GR-1221に準拠
応用 ・多波長チャンネル或いはバンドのパワーレベルの調整
・ダイナミックゲイン等価器，DWDM並びにMUX/DMUXのパワーレベルの調整

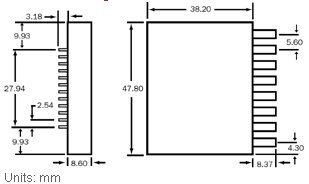

| パラメータ | 単位 | 多ch.MEMS アッテネータモジュール ：MTM型 |
||
| 波長範囲 | Cバンド | nm | 1528-1563 | |
| Lバンド | nm | 1570-1610 | ||
| 挿入損失 | dB | 0.8(max) | ||
| 温度依存性 | dB | 0.3(max) | ||
| PDL | dB | 0.15max( at 0-15dB)/ 0.2max( at 15-20dB) | ||
| フラットネス | 広帯域応用 | dB | 0.4max( at 0-15dB)/ 0.7max( at 0-20dB) | |
| 狭帯域応用 | dB | 0.2max( at 0-20dB) | ||
| PMD | ps | 0.1(max) | ||
| 反射減衰量 | dB | -50(max) | ||
| 許容入力パワー | mW | 300(max) | ||
| 応答時間 | ms | 2(max) | ||
| 再現性 | dB | 0.1max | ||
| 耐久時間 | cyclemin. | 1x10＾8 | ||
| ファイバータイプ | ‐ | 9/125 SMF-28 | ||
| ファイバージャケット | ‐ | 250um, 200kpsi bare fiber | ||
| 動作/保存温度 | ℃ | -5〜+75/-40〜+85 | ||
| 詳細(英文) | - | 概要説明 |  |
|
| パラメータ | 単位 | 特性値 |
| ラッチングタイプ | ‐ | ノン・ラッチング |
| DC 駆動電圧 | VDC | 0-5 |
| 電圧ダメージ閾値 | V | 10(max) |
| 抵抗値 | Ω | 100Kmin./attenuator |
| 容量 | pF | 2 typ./attenuator |
| 消費電力 | uW | 20max/attenuator |
| A :ch.数 | コード |
| 4chs. | 4 |
| 8chs. | 8 |
| ご指定C ch. | X |
| D:コネクタタイプ | コード |
| FC/SPC | FC |
| FC/APC | FC/APC |
| FC/UPC | FC/UPC |
| SC/SPC | SC |
| SC/APC | SC/APC |
| SC/UPC | SC/UPC |
| LC/SPC | LC |
| LC/UPC | LC/UPC |
| MU/UPC | MU/UPC |
| なし | N |
| E：ダイナッミック アッテネーションレンジ |
コード |
| 20dB min. | 20 |
| ご指定X dB min. | X |
| F:リップルタイプ | コード |
| スローリップル | S |
| ファストリップル | F |
| B:アッテネーション タイプ |
コード |
| 透明タイプ | T |
| 不透明タイプ | O |
| G:ファイバー長さ | コード |
| 1m | 1 |
| Xm長さ特定 | X |
| C：動作波長範囲 | コード |
| 1528-1563nm | 15 |
| 1570-1610nm | 16 |
