ＰＭ補償サーキュレータ
マルチモードサーキュレータ
3/4ポート,1.3/1.55nm
Opneti社
マルチモードサーキュレータ
3/4ポート,1.3/1.55nm
Opneti社
◆仕様：ＰＭ補償サーキュレータ，マルチモード
◆ＰＭ補償サーキュレータ，マルチモードサーキュレータ:
特長 ・1310nm, 1550nm のＰＭ補償サーキュレータ，マルチモードサーキュレータ
・3/4ポート ・低挿入損失 ・広帯域バンド ・高アイソレーション
・低ＰＤＬ ・高安定製品並びに高信頼性製品
・光学系にエポキシフリー
応用 ・光増幅器 ・メトロネットワーク ・Ａｄｄ／Ｄｒｏｐ ・双方向通信
特長 ・1310nm, 1550nm のＰＭ補償サーキュレータ，マルチモードサーキュレータ
・3/4ポート ・低挿入損失 ・広帯域バンド ・高アイソレーション
・低ＰＤＬ ・高安定製品並びに高信頼性製品
・光学系にエポキシフリー
応用 ・光増幅器 ・メトロネットワーク ・Ａｄｄ／Ｄｒｏｐ ・双方向通信
|
パラメータ
|
単位 | PM“3ポート” | PM“4ポート” | マルチモード |
| 中心波長 | nm | 1310, 1550 | 1310, 1550 | 1520-1625 |
| 波長帯域 | nm | ±30 | ±20 | ±30 |
| 光路 | nm | 1⇒2, 2⇒3 | 1⇒2, 2⇒3, 3⇒4 | 1⇒2, 2⇒3 |
| 挿入損失 | dB | 0.7(typ),0.9(max) | <1.2 | 0.6(typ),0.82(max) |
| ch.アイソレーション | dB | >40 | - | >30 |
| 消光比 | dB | >=20 | 20, 23(typ) | - |
| PDL/PMD | dB/ps | - | - | <=0.2/<=0.06 |
| 指向性 | dB | - | >=55 | - |
| 反射減衰量 | dB | >=55 | >=50 | >=40 |
| クロストーク | dB | >=50 | >=50 | >=35 |
| 動作温度/保存温度 | ℃ | -5～70/-40 ～85 | 0～70/-40 ～85 | |
| 許容入力パワー | mW | 500 | ||
| 詳細 | - | 詳細(英文) | 詳細(英文) | |
| 型式 | ポート | 波長 | ピッグテール | ファイバー長 | コネクタ |
| ＣＩＲ | 3=3ポート 4=4ポート PM3=PM 3ポート PM4=PM 4ポート |
1=1295-1325nm 2=1520-1565nm 3=1565-1625nm 4=C&L(Dual window) |
1=250μm SMF-28e 2=900μm SMF-28e 3=Panda PM fiber (マルチモードの場合) B=250μm L=900μm H=3mm |
10=1.0m 15=1.5m 20=2.0m ---------- 30=3.0m |
NE=None FA=FC/APC ＦC=FC/PC SA=SC/APC ST=ST/PC LA=LC/APC LC=LC/PC XX=その他 |
◆ご注文/お問い合わせコード：
3ポートの場合の構成

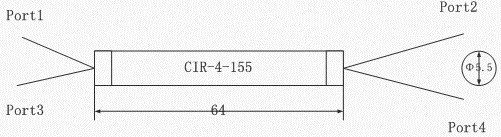

4ポートの場合の構成
