PMサーキュレータ
1064/1310/1550nm，3/4ポート
OptoLink社
1064/1310/1550nm，3/4ポート
OptoLink社
タイプ ・PM型のサーキュレータ ・1064nm 並びに1310/1550nm対応
・3&4ポート ・高出力対応(300/500mW)
特長 ・高信頼性製品 ・出力対応(300/500mWまで) ・高アイソレーション
・低挿入損失 ・低ＰＤＬ/低ＰＭＤ ・環境に安定
応用 ・ＷＤＭシステム ・光ファイバーセンサー ・ＥＤＦＡ ・OTDR
・分散補償
|
パラメータ
|
1310/1550 | 1064 | 単位 | |
| 中心波長 | 1310，1550 | 1064 | nm | |
| 中心波長範囲 | ±30 | ±5 | nm | |

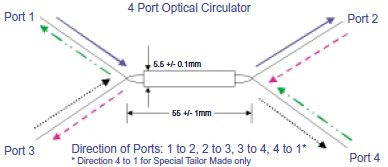

| 伝搬方向 | 3ポート | 1⇒2，2⇒3 | 1⇒2，2⇒3 | ‐ |
| 4ポート | 1⇒2，2⇒3，3⇒4 | 1⇒2，2⇒3，3⇒4 | ‐ | |
| 挿入損失 | 3ポート | 0.7(typ)/0.9(max) | 1.8(typ)/2.1(max) | dB |
| 4ポート | 0.8(typ)/1.1(max) | 2.8(max) | dB | |
| アイソレーション | 46(typ)/52(max) | 30(typ) | dB | |
| 消光比 | 22(20 for 4ポート) | 20 | ｄB | |
| クロストーク | min | 50 | 50 | dB |
| 反射減衰量 | min | 55 | 50 | dB |
| 張力 | max | 5 | 5 | N |
| 許容入力パワー | max | 300 | mW | |
| 動作温度/保存温度 | -5〜+70/-40〜+85 | ℃ | ||
| 詳細 | 概要説明(英文) |  |
- | |
|
パラメータ
|
特性値 | 単位 | |
|
中心波長
|
1550 | nm | |
|
中心波長範囲
|
±20 | nm | |
|
挿入損失(0.3dBコネクタ損失込み)
|
1⇒2，2⇒3 | 1.5 | ‐ |
| 3⇒4，4⇒1 | 1.5 | dB | |
|
信号クロストーク(slow 軸の場合)
|
1⇒4，2⇒1 | 20 | dB |
| 3⇒2，4⇒2 | 20 | dB | |
|
指向性(1⇒3，2⇒4)
|
min | 50 | dB |
|
偏光クロストーク(slow 軸の場合)(min)
|
1⇒2，2⇒3 | 20 | dB |
| 3⇒4，4⇒1 | 20 | dB | |
|
消光比(-2dBコネクタ込み)
|
min | 18 | dB |
|
反射減衰量(-5dBコネクタ込み)
|
min | 45 | dB |
|
許容入力パワー
|
max | 500 | mW |
|
張力
|
max | 5 | N |
|
動作温度/保存温度
|
-5〜+70/-40〜+85 | ℃ | |
|
詳細
|
概要説明(英文) |
- | |
|
a:ポート
|
コード |
| 3ポート | 3 |
| 4ポート | 4 |
| Tailor Made 4⇒1 | S |
|
c:入力パワー
|
コード |
| 300mW | 300 |
| 1000mW | 1000 |
|
e:コネクタタイプ
|
コード |
| コネクタ無し | NC |
| FC/PC | FP |
| SC/PC | SP |
| FC/APC | FA |
| SC/APC | SA |
| LC/PC | LP |
| MU/PC | MP |
| その他 | XX |
|
d:ファイバー径
|
コード |
| 250um | 25 |
| 900um | 90 |
|
b波長(nm)
|
コード |
|
1064
|
106 |
|
1310
|
131 |
|
1550
|
155 |
