偏波無依存サーキュレータ
1310/1550nm, 1525-1610nm
OptoLink社
1310/1550nm, 1525-1610nm
OptoLink社
タイプ ・偏波無依存型のサーキュレータ ・1310/1550nm，1525-1610nm対応
・3&4ポート ・高出力対応(300/1000mW) ・C,L‐バンド製品
特長 ・高信頼性製品 ・出力対応(1000mWまで) ・高アイソレーション
・低挿入損失 ・低ＰＤＬ/低ＰＭＤ ・広範囲バンド幅(C,Lバンド)
・環境に安定
応用 ・ＷＤＭシステム ・光ファイバーセンサー ・ＥＤＦＡ ・OTDR
・分散補償
|
パラメータ
|
3ポート | 4ポート | 単位 | |
| 中心波長 | 1310，1550 | nm | ||
| 伝搬方向 | 1⇒2，2⇒3 | 1⇒2，2⇒3，3⇒4 | ‐ | |
| 挿入損失 | max | 0.8 | 0.8 | dB |
| ch.アイソレーション | min | 50 | 45 | dB |
| PDL | max | 0.1 | 0.15 | dB |
| PMD | max | 0.05 | 0.05 | ps |
| TDL | - | 0.15 | 0.15 | dB |
| 反射減衰量 | min | 50 | 50 | dB |
| クロストーク | min | 50 (up to 60) | 50(up to 60) | dB |
| 許容入力パワー | max | 300,1000 | mW | |
| 動作温度/保存温度 | 0〜+70/-40〜+85 | ℃ | ||
| 詳細 | 概要説明(英文) |  |
- | |
|
パラメータ
|
3ポート | 4ポート | 単位 | |
| 中心波長 | 1525-1610 | nm | ||

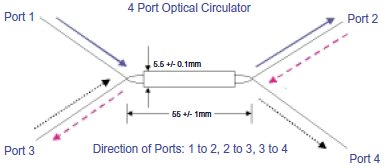

| 伝搬方向 | 1⇒2，2⇒3 | 1⇒2，2⇒3，3⇒4 | ‐ | |
| 挿入損失 | max | 0.9 | 1.2 | dB |
| ch.アイソレーション | min | 40 | 30 | dB |
| PDL | max | 0.15 | 0.2 | dB |
| PMD | max | 0.05 | 0.05 | ps |
| TDL | - | 0.2 | 0.2 | dB |
| 反射減衰量 | min | 50 | 50 | dB |
| クロストーク | min | 50 | 50 | dB |
| 許容入力パワー | max | 500 | mW | |
| 動作温度/保存温度 | 0〜+70/-40〜+85 | ℃ | ||
| 詳細 | 概要説明(英文) | |
- | |
| a:ポート | コード |
| 3ポート | 3 |
| 4ポート | 4 |
| c:入力パワー | コード |
| 300mW | 300 |
| 1000mW | 1000 |
| e:コネクタタイプ | コード |
| コネクタ無し | NC |
| FC/PC | FP |
| SC/PC | SP |
| FC/APC | FA |
| SC/APC | SA |
| LC/PC | LP |
| MU/PC | MP |
| その他 | XX |
| b波長(nm) | コード |
| 1310 | 131 |
| 1550 | 155 |
| 1525-1610 | CL |
| d:ファイバー径 | コード |
| 250um | 25 |
| 900um | 90 |
