DWDM Add/Dropモジュール
FOCI 社
FOCI 社
モジュール
特長 ・取り扱いの容易 ･環境に安定 ・低反射減衰量
・お客様ご要望仕様に対応 ・低挿入損失，低クロストーク
・ITU 標準
応用 ・通信 ・LAN ・CWDM ・FTTH
|
パラメータ
|
Mux | Demux | 単位 |
| チャンネル数 | 1/2/4/8/ch. 又はお客様仕様 | - | |
| 中心波長 | チャンネル21〜60（又はITU) | nm | |
| チャンネル間隔 | 0.8(100GHz) | 1.6(200GHz) | nm |
| パスバンド＠0.5ｄB | ITU+/-0.1 | ITU+/-0.25 | nm |
| 動作波長 | 1500-1610 | 1500-1610 | nm |
| 挿入損失(Com In→N drop ch.)/（In→Out) | 0.4x(N-1)+1.5/0.4x(N+M) | 0.4x(N-1)+1.2/0.4x(N+M) | dB |
| アイソレーション(adjacent ch./no-adjacent ch.) | 25/35 | 30/40 | dB |
| 指向性 | >=40 | ｄB | |
| 反射減衰量 | >=45 | ｄB | |
| PDL/PMD | <=0.1/<=0.15 | dB/ps | |
| 最大入力パワー | <300 | ｍW | |
| 最大張力 | <5 | N | |
| 動作温度/保存温度 | 0〜70/-40〜+85 | ℃ | |
| パッケージングサイズ | M4(1/2/4ch), M5(8ch,), A2, A3 | - | |

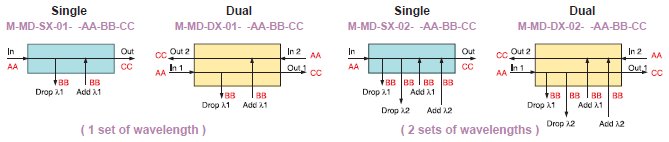

S8:0.8nm, single directional D8:0.8nm, dual directional, S6:1.6nm, single directional
--D6:1.6nm, dual directional
ｂ:Set of Wavelength
01:1 set of wavelength 02: 2 sets of Wavelength 04:4 sets of Wavelength, XX:Others,
ｃ:Starting Wavelength
21:ITU 標準ch.21, 22:ITU 標準ch.22, 23:ITU 標準ch.23, 24:ITU 標準ch.24
--25:ITU 標準ch.25, 26:ITU 標準ch.26, 27:ITU 標準ch.27, 28:ITU 標準ch.28
--29:ITU 標準ch.29, 30:ITU 標準ch.30, 31:ITU 標準ch.31, 32:ITU 標準ch.32
--33:ITU 標準ch.33, 34ITU 標準ch.34, XX:その他
d:ケーブルタイプ
C:シングルモードベアーファイバ L:ルースチューブ(900μm) X:その他(ご指定下さい)
e:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
f/g/h:コネクタ（Input/Add&Drop/Output ports)
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
i:パッケージングタイプ
M4:M4 M5:M5 A2:A2 XX:その他
