◇製品名:CWDM Add/Drop
M-AC: Coarse WDM Add/Arop
FOCI
M-AC: Coarse WDM Add/Arop
FOCI
◆ CWDM Add/Drop :M-AC型
特長 ・環境に安定 ・取り扱い容易 ・低挿入損失,低クロストーク
・低反射減衰量 ・お客様仕様に対応 ･ITU標準
応用 ・通信 ・LAN ・CWDM & FTTH
特長 ・環境に安定 ・取り扱い容易 ・低挿入損失,低クロストーク
・低反射減衰量 ・お客様仕様に対応 ･ITU標準
応用 ・通信 ・LAN ・CWDM & FTTH
|
中心波長(nm)
|
1311 / 1331 / 1351 / 1371 / 1391 / 1441 / 1431 /1451 / 1471 / 1491 / 1551 / 1531 / 1571 / 1591 / 1611 又はお客様仕様
|
|
バンド幅(@0.5dB)(nm) /ch.間隔(nm)
|
ITU±6.5 又はお客様仕様 / 20nm
|
|
Add/DropCh.-ｱｲｿﾚｰｼｮﾝ損失/-ﾘｯﾌﾟﾙ(dB)
|
<=0.8 / <=0.3
|
|
ｱｲｿﾚｰｼｮﾝ(C-P1) / (C-P2) (dB)
|
>=30 / >=12
|
|
ﾀﾞｲﾚｸﾃｲﾋﾞﾃｲ(dB) / 反射減衰量(dB)
|
>=50 / >=45
|
|
偏光依存損失(dB) / 偏光ﾓｰﾄﾞ分散(ps)
|
<=0.1 / <=0.1
|
|
熱安定性(dB/℃) / 熱安定ﾄﾞﾘﾌﾄ(pm/℃)
|
<=0.005 / <=5
|
|
最大光ﾊﾟﾜｰ(mW) / 最大張力(N)
|
300 / 5
|
|
動作温度 / 保存温度(℃)
|
-40~+85℃ / 0~+70
|
|

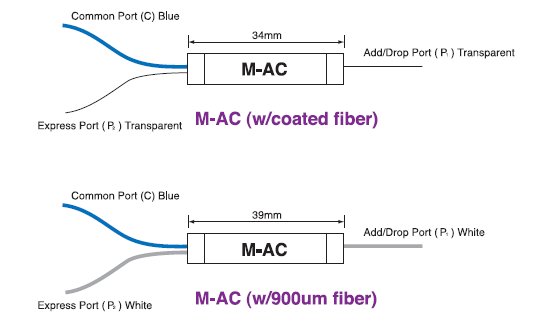

ﾊﾟｹｰｼﾞ ｻｲｽﾞ(mm)
|
φ5.5x34mm (ｺｰﾄﾌｧｲﾊﾞ:250um) /φ5.5x39mm(ﾙｰｽﾁｭｰﾌﾞ:900um)
|
ご注文方法: W-AC-A-□□-□-□□-□□/□□
a :中心波長
49:1491nm 51:1511nm 53:1531nm XX:その他
ｂ:パッケージングオプション
C:ｺｰﾄﾌｧｰﾊﾞｰ(250um) D:MAｺｰﾄﾌｧｲﾊﾞｰ(ﾌﾞｰﾂ付き) L:ﾙｰｽﾁｭｰﾌﾞ(900um)
M:ﾙｰｽﾁｭｰﾌﾞ(ﾌﾞｰﾂ付き) X:その他
f:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
hhii:コネクタ（両端）
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
49:1491nm 51:1511nm 53:1531nm XX:その他
ｂ:パッケージングオプション
C:ｺｰﾄﾌｧｰﾊﾞｰ(250um) D:MAｺｰﾄﾌｧｲﾊﾞｰ(ﾌﾞｰﾂ付き) L:ﾙｰｽﾁｭｰﾌﾞ(900um)
M:ﾙｰｽﾁｭｰﾌﾞ(ﾌﾞｰﾂ付き) X:その他
f:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
hhii:コネクタ（両端）
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
a a - b - f f - h h / i i
仕様：
