NOYES VOA5-MM 可変光減衰器

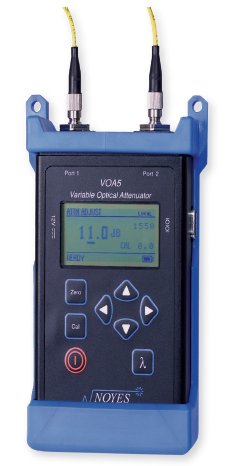

VOA5-MM Variable Optical Attenuator
AFL
VOA5-MM Variable Optical Attenuator
AFL
可変光減衰器 VOA5-MM
モデルVOA5-MMは当社が新たにバージョンアップしたマルチモードのファイバーリンクの
保証やエンジニヤリングテスト応用等の幅広い応用に対して理想的にお使いになれる測定器です。
VOA5-MMは双方向に高い反射減衰値特性をもち、この装置の電源をOFFにする時、或る設定の減衰
レベルを維持した状態となります。
入/出力ポートはツールフリーの取り外し可能なアダプターが付いております。
電源は2個のAAアルカリ電池、又はAC電源アダプタ-でパワー供給されます。また、NiCad充電可能な
バッテリーもオプションでご利用可能となっております。
･62.5μm、マルチモード対応 ･高速で0〜60dBまでの計測が可能
･2x AA アルカリ電池、AC電源、又はオプションのNiCadバッテリーパックにて可能
･長時間バッテリー寿命 ･ハンドヘルド、頑丈で軽量(0.55 Kg)
･経済価格、取扱いが簡単
･BERテスト ・光コンポーネント、モジュール、システムの調整 ･光学実験、研究等々
|
光学特性
|
一般特性
|
||
|
ファイバータイプ
|
62.5μm, マルチモード
|
バッテリ-寿命(2xAA)アルカリ
|
10時間
|
|
波長範囲
|
850 〜 1310nm
|
測定時間
|
<5秒(0-30dB)
|
|
校正波長
|
850, 1300 nm
|
サイズ(H x W x D)
|
185 x 11.1 x 4.6cm
|
|
減衰範囲
|
0 - 30 dB
|
重さ
|
0.55 kg
|
|
挿入損失(max)
|
1.5dB @850nm,
3.0dB @1300nm |
動作温度
|
0〜+50℃
|
|
反射減衰値
|
20 dB
|
保存温度
|
-20〜+60℃
|
|
表示部解像度
@+25℃ |
±0.2dB(typ) (0dB-30dB)
±0.3dB(typ) (30dB-60dB) |
電力
|
2xAAアルカリ電池、AC電源
NiCadバッテリパック(オプション) |
|
再現性 @+25℃
|
±0.25 dB
|
湿度
|
0〜90%(結露なし)
|
|
最大入力パワー
|
+24 dBm
|
コネクタ
|
SC/UPC, FC/UPC, ST/UPC
|
