携帯用光パワーメーター
OPM4Dシリーズ
製品特徴：
・マルチ/シングルモード両方でご利用できます。
・2波長同時に測定表示ができます。*
・送信側からのトーン信号を検知できます。
・リンク間挿入損失計測に便利な基準点設定機能を装備。
・バックライト付大画面ＬＣＤ
・+26dBmまでの高光レベルも計測可能
・dBm, μＷ、dB単位、全て表示可能です。
・電池残量が画面に表示されます。
・N.I.S.T準拠
OPM4シリーズはユーザー様のアプリケーションに応じて、モデルをご選定頂けます。(Premises(Ge), Telco(InGaAs), Broadband高光出力対応モデル（+26dBm）) ＯＰＭ４ＤタイプはＮＯＹＥＳ社光源シリーズＯＬＳ１ Dual, OLS2 Dual,OLS4モデルと一緒にご利用頂くと、２波長を瞬時に計測・表示できます。OPM4はそれぞれの波長で基準値を保存できますので、挿入損失の計測が簡単に行えます。
バックライト付ＬＣＤディスプレイは計測光レベル（dBm又は、μＷ）、挿入損失（dB）、トーン信号(Hz)、波長検出信号、バッテリ残量を表示します。単三電池で動作します。又、ＡＣアダプタやNiMHバッテリパックをオプションでお選び頂けます。光コネクタの受け口はアダプタキャップとなっておりますので、どのような種類の光コネクタでも対応可能です。ＯＰＭ4はN.I.S.Tに準拠しております。
|
仕様/Model
|
OPM4-1D
|
OPM4-2D
|
OPM4-3D
|
OPM4-4D
|
|
測定波長(nm)
|
660, 780, 850
|
850,1300, 1310, 1550
|
850,1300, 1310,
1550,1625 |
850,980,1310,1490
1550,1625 |
|
ﾃﾞｨﾃｸﾀ ﾀｲﾌﾟ
|
Silicon(Si)
|
Germanium(Ge)
|
InGaAs
|
Filtered InGaAs
|
|
測定レンジ
|
+６〜-70dBm
|
+6〜-60dBm
|
+6〜-70ｄBm
|
+26〜-50ｄBm
|
|
精度（ｄB）※
|
±0.25
|
±0.25
|
±0.25
|
|
|
分解能（ｄB）
|
0.01
|
0.01
|
0.01
|
0.01
|
|
電源
|
単3電池x2個 300時間（バックライトOff設定時）２０時間（バックライト点灯時）
|
|||
|
ｺﾈｸﾀ ﾀｲﾌﾟ
|
ヘッド部のアダプタを交換しどのようなタイプのコネクタでも使用可能です。
（下記アダプタ表参照） |
|||
|
動作環境
|
使用温度：-25〜50℃ 保存温度-30〜60℃、湿度：０−９５％RH（結露無きこと）
|
|||
|
サイズ、重量
|
14.0x8.1x3.8cm（ＨｘＷｘＤ）、０．２６ｋｇ
|
|||
各種コネクタ用アダプタキャップ
|
1.25mm Universal
|
E-2000
|
Radiall PFO/VFO
|
1,000μｍ
|
|
2.5mm Universal
|
Biconic
|
ESCON
|
ＭＵSimplex
|
|
FC
|
SMA
|
DIN47256
|
MT-RJ(A side only)
|
|
SC
|
LC Simplex/Duplex
|
FDDI
|
MT-RJ(A or B side)
|
|
ST
|
|
D4
|
Nickle Silver 2.5mm
|
LEDを使用してマルチモードファイバリンクを計測する際には必ず適当なサイズのマンドレルに送り側のジャンパーを巻いて下さい。この方法は挿入損失の計測値の精度を向上するのに推奨されております。（TIA/EIA-568-B）
注：マルチモードの受け側のジャンパー及びシングルモードのジャンパーにはマンドレルを使用しないで下さい。
※ 送り側と受け側のジャンパーは必ず同じジャンパー（50か62.5um）をご利用下さい。

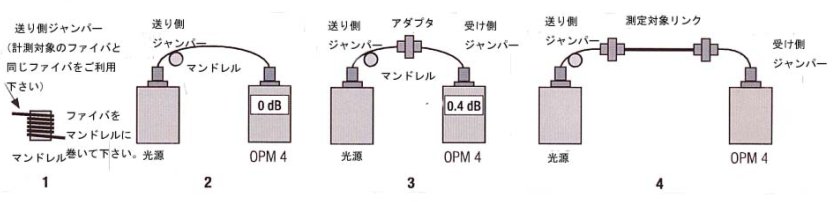

2． 基準値設定（一本のジャンパーで計測する場合）
光源の出力ポートをOPM４の入力ポートに直接接続して下さい。RefボタンをHELDの表示が画面に現われるまで押してください。Refボタンを放すと画面上に０dＢと表示されます。この作業でご使用の光源の出力を基準値０dＢに設定が完了しました。
3． ジャンパーの確認。
ＯＰＭ４からジャンパーを取り外してください。（光源側のジャンパーは接続したままにして下さい。）受け側のジャンパをＯＰＭ４に繋げてください。受け側と送り側のジャンパーをアダプタでつなげて下さい。コネクタを接続して、挿入損失が0.75ｄＢ（ＭＡＸ値ＴＩＡ推奨）以下であることを確認して下さい。ＮＯＹＥＳ社ではこのジャンパ接続ロスが±0.4ｄＢ
であることを推奨します。もし適切な数値が出ない場合、再度両側のジャンパーのコネクタ部をクリーニングして、作業工程の2と3を繰り返してください。
4．リンクテスト
光源をＯＰＭ４に上図のようにリンクに繋げてテストして下さい。ＯＰＭ4の画面に、挿入損失の計測値が表示されます。
付属部品：ＯＰＭ４モデルにはキャリーケース、マニュアル、９volt電池、携帯用保護ブーツが標準で付属しております。光源をセットにしてお求めできますので、どうぞお気軽にご相談下さい。アダプタキャップは別売りとなります。
*２波長同時測定をするにはＮＯＹＥＳ社製ＯＬＳ光源シリーズが必要となります。
