◇製品名:MgO:PPLN結晶
第二高調波発振/SHG結晶fm 1550nm/1530-1620nm & 1545-1610nm
MgO:PPLN for 1550nm
covesion社
第二高調波発振/SHG結晶fm 1550nm/1530-1620nm & 1545-1610nm
MgO:PPLN for 1550nm
covesion社
MgO:PPLN for 1550nm
1550nm近辺の波長からのSHG用のMgO:PPLN結晶です。
･当社デバイスは全てクリップマウントされており、当社のオーブンに直ぐに取り付けられ、温度コントローラで稼動可能と
なっております。
1550nm近辺の波長からのSHG用のMgO:PPLN結晶です。
･当社デバイスは全てクリップマウントされており、当社のオーブンに直ぐに取り付けられ、温度コントローラで稼動可能と
なっております。
|
パーツNo.
|
励起
波長(nm) |
出力波長
(nm) |
周期
(um) |
チューニング
範囲(℃) |
長さ
(mm) |
口径
(mm２) |
在庫
状況 |
|
MSHG 1550 -0.5-0.3
|
1530-
1620 |
765-
810 |
18.50, 18.80, 19.10,
19.40, 19.70, 20.00 20.30, 20.60, 20.90 |
30-200
|
0.3
|
0.5x0.5
|
在
|
|
MSHG 1550 -0.5-1
|
1530-
1620 |
765-
810 |
18.50, 18.80, 19.10,
19.40, 19.70, 20.00 20.30, 20.60, 20.90 |
30-200
|
1
|
0.5x0.5
|
在
|
|
MSHG 1550 -0.5-5
|
1530-
1620 |
765-
810 |
18.50, 18.80, 19.10,
19.40, 19.70, 20.00 20.30, 20.60, 20.90 |
30-200
|
5
|
0.5x0.5
|
在
|
|
MSHG 1550 -0.5-10
|
1530-
1620 |
765-
810 |
18.50, 18.80, 19.10,
19.40, 19.70, 20.00 20.30, 20.60, 20.90 |
30-200
|
10
|
0.5x0.5
|
在
|
|
MSHG 1550 -0.5-20
|
1530-
1620 |
765-
810 |
18.50, 18.80, 19.10,
19.40, 19.70, 20.00 20.30, 20.60, 20.90 |
30-200
|
20
|
0.5x0.5
|
在
|
|
MSHG 1550 -0.5-40
|
1530-
1620 |
765-
810 |
18.50, 18.80, 19.10,
19.40, 19.70, 20.00 20.30, 20.60, 20.90 |
30-200
|
40
|
0.5x0.5
|
在
|
仕様： 0.5mm 口径/ 0.5mm Aperture

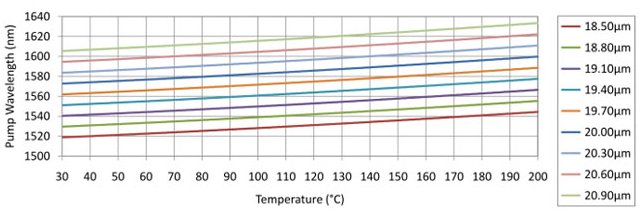

MSHG 1550-0.5-xx の位相整合カーブ
ご注意：上の表は計算上のカーブであり、実際のデバイスの曲線とは異なります。
※納期：全てのデバイスは原則として在庫になっておりますが、ご確認のため㈱ネオトロン/Neotronへ御問合せ下さい。
関連製品
特長
・平行度：±5分/±5 '
・マーク対スペース比：≧70:30
・研磨：20-10スクラッチ‐ディグ
・Fewer than two 100um edge
chips per facet
・平行度：±5分/±5 '
・マーク対スペース比：≧70:30
・研磨：20-10スクラッチ‐ディグ
・Fewer than two 100um edge
chips per facet
PPLNの波長選択、また最適
な効率で動作させるためには
PPLNを温度調整する必要が
あります。
微細な温度調整が可能です。
な効率で動作させるためには
PPLNを温度調整する必要が
あります。
微細な温度調整が可能です。
PPLNオーブン連動により
非常に精度よい優れた
温度安定度の制御が可能
です。コンパクトでベンチ
トップ型の使いかっての
優れたコントローラです。
非常に精度よい優れた
温度安定度の制御が可能
です。コンパクトでベンチ
トップ型の使いかっての
優れたコントローラです。
当社のPPLNオーブン内
にマウント可能で、0.5~1
mm光学厚、10mm又は
それ以下の幅1~40mmの
長さの各デバイスがあり、
多種類のPPLNに即適応
可能です。
にマウント可能で、0.5~1
mm光学厚、10mm又は
それ以下の幅1~40mmの
長さの各デバイスがあり、
多種類のPPLNに即適応
可能です。
当社のオーブンをXYZ
ステージ上又はポスト
マウンテング上に取り付
可能で、貴方の光学系に
即設定、実験又は研究が
可能となります。
ステージ上又はポスト
マウンテング上に取り付
可能で、貴方の光学系に
即設定、実験又は研究が
可能となります。
0.5mm口径/Aperture
仕様： 1.0mm 口径/ 1.0mm Aperture
|
パーツNo.
|
励起
波長(nm) |
出力波長
(nm) |
周期
(um) |
チューニング
範囲(℃) |
長さ
(mm) |
口径
(mm２) |
在庫
状況 |
|
MSHG 1550 -1.0-1
|
1545-
1610 |
773-
805 |
19.20, 19.50, 19.80,
20.10, 20.40 |
30-200
|
1
|
1x1
|
在
|
|
MSHG 1550 -1.0-5
|
1545-
1610 |
773-
805 |
19.20, 19.50, 19.80,
20.10, 20.40 |
30-200
|
5
|
1x1
|
在
|
|
MSHG 1550 -1.0-10
|
1545-
1610 |
773-
805 |
19.20, 19.50, 19.80,
20.10, 20.40 |
30-200
|
10
|
1x1
|
在
|
|
MSHG 1550 -1.0-20
|
1545-
1610 |
773-
805 |
19.20, 19.50, 19.80,
20.10, 20.40 |
30-200
|
20
|
1x1
|
在
|
|
MSHG 1550 -1.0-40
|
1545-
1610 |
773-
805 |
19.20, 19.50, 19.80,
20.10, 20.40 |
30-200
|
40
|
1x1
|
在
|

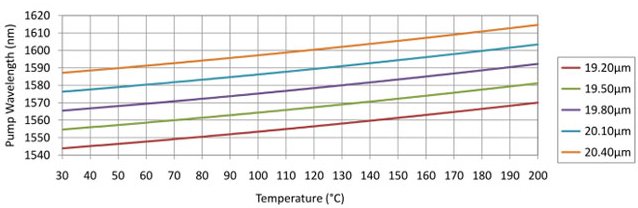

MSHG 1550-1.0-xx の位相整合カーブ
ご注意：上の表は計算上のカーブであり、実際のデバイスの曲線とは異なります。
