◆WDMコンバイナー: WDM
タイプ　・可視光～NIR(近赤外)対応のWDM, RGB用としてSM,PMファイバー対応製品が御座います。
　　　　・通信系は1310/1480/1550/1590nm，また980 から 1080nmの励起光源を用いたEDFAの活用
　　 　　・LDパワーのコンバインは小型で頑丈なレセプタクル或いはファイバーピッグテール適用可能
　　　　 ・PMファイバーでのWDMコンバインも供給可能
特長　・PMファイバーバージョン　　　・ミニチュアのインライン型WDM　　　・可視光波長バージョン(R/G/B)
　　　　・可視光(488nm)から近赤外(1600nm)まで対応可能 ･高出力製品　
　　　　・高アイソレーションレベル，低反射減衰量レベル　　・低挿入損失レベル，低PDLレベル
　　　　・CWDM　或いはDWDMバージョン　　・安定なかつ高信頼性製品
応用　・通信のAdd/Dropフィルター　　・ファイバーレーザ　　・EDFA　　　・レーザ分光　　・映像システム
　 　　 ・980nm励起光学系
パラメータ 単位 条件 仕様値
WDMタイプ ‐ ‐ WDM12P/13P WDM12N
CWDM12N
DWDM12N
 WDM11P
タイプ - - 標準ピッグテール ミニチュアインライン レーザﾀﾞｲｵｰﾄﾞ
コンバイナ
適用波長 nm - 400-1650 400-1650 400-1650
反射減衰量 dB 400-1200nm 40 40 40
dB 1200-1650nm 40,50 or 60 40,50 or 60 40,50 or 60
挿入損失(typ/max) dB 400-1200nm 1.0/ 1.2 1.0/ 1.2 N/A(not applicable)
dB 1200-1650nm 0.8/ 1.2 0.8/ 1.0 N/A
挿入損失
(60dB反射損失の場合)
 dB 1200-1650nm 0.7(max) 0.7(max) N/A
消光比 dB 400-600nm 18 15 18
dB 600-1150nm 20 18 20
dB 1250-1550nm 20, 25, or 30 20 or 25 20
許容入力パワー mW SM or PM,1550nm 500 200 200
動作温度 ℃ - -20 to +60
サイズ ‐ ‐ Fig.2参照 Fig.1参照 Fig.3参照
◆仕様：WDM コンバイナー

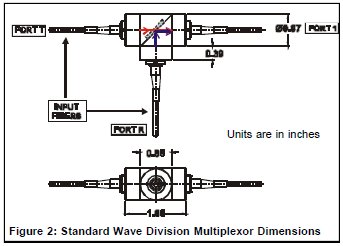

Fig.2 標準ピッグテールWDM

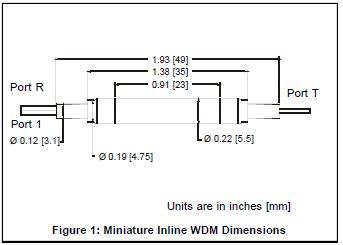

Fig.1 ミニチュアインラインWDM

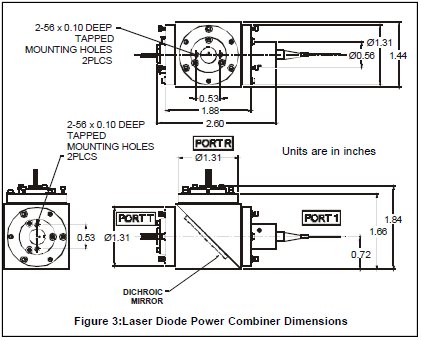

Fig.3 レーザﾀﾞｲｵｰﾄﾞWDM
◆ご注文/お問い合わせコード：
WDM コンバイナー　：WDM -1NA-111-Wi/Wo-a/b-ABC-LB-XYZ-JD-L
レーザﾀﾞｲｵｰﾄﾞタイプ ： WDM-11P-a/b-F-Wi/Wo-LB-X-JD-L
N:結合する波長の数 コード
波長の数 2,3,4等
A:パッケージスタイル コード
標準ピッグテール P
ミニチュアインライン N
a/b:core/cladサイズ コード
1300/1550nm SMF-28 9/125
1550nm PANDA 8/125
その他標準テーブルご参照
ABC:各ポートのファイバタイプ
 コード
マルチモード M
シングルモード S
PMモード P
F:出力端のファイバタイプ
 コード
マルチモード M
シングルモード S
PMモード P
LB:反射減衰量レベル コード
SM or PM ファイバー 40,50,60
1290-1620nm場合のみ 60
MMファイバー 35
Wi/Wo:波長 コード
動作波長(ｘｘｘnm) xxx
XYZ:コネクタ コード
Super FC/PC 3S
Ultra FC/PC 3U
Angled FC/PC 3A
AT&T ST 8
SC SC
Angled SC SCA
LC LC
Angled LC LCA
MU MU
コネクタ無し X
JD:ファイバジャケット コード
900um OD hytrel 1
3mm OD cable 3
L:ファイバー長さ コード
ファイバ長さをｘmで表示 ｘ
