世界初の校正済みTHz検出器/ディテクター

大口径、波長無依存、偏波無依存、窓無し設計
Click to MG
THz トラップ
S&Lページ⇒
仕様値
単位
型式
THz トラップ
口径
mm
20
波長範囲
um
0.19-500
動作範囲
μW.. mW
Amp.のバンド幅に依る
15 .. 50
感度
μA/W
ca. 0.5
立上り時間
ms
2
最大チョッパー周波数
Hz
50
最大パワー密度
mW/cm2
15
熱時定数
ms
50
サイズ(直径 x 長さ)
mm
90 x 70

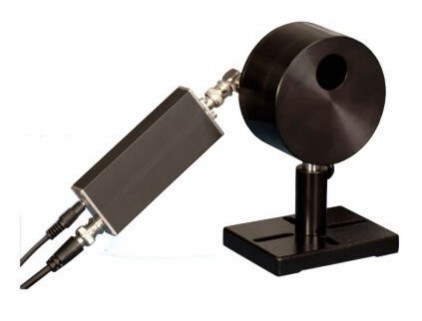

THz-トラップ/TRAP
完全なTHz 範囲でほぼ100% 吸収

THz トラップ　仕様
詳細内容ご参照
仕様(英文)⇒
仕様(英文)⇒
●パイロエレクトリック検出器
●信号/ノイズ低減改善_平均化、ロックイン増幅
●電圧アンプ(VPA)と組合せ
●全ての検出器は、ドイツ国立計量研究所　PTBベルリンにて校正
●これらのタイプのパイロエレクトリック検出器は、THz 領域での用途に最適化されている
●検出器は小型で、アクティブ領域が広く、応答時間が短い
●基本原理は、パルスまたはチョッパーごとに変調されたCW放射線源からの放射線パルスを
吸収層上で吸収すること
●低ノイズ電流アンプと組み合わせ、放射線源の電力を検出可能
●THz トラップは 3 つのセンサー要素からなる特別な構成を備えており、多重吸収と反射の結果
として照射波長のほぼ 100% を吸収することができる
