◇製品名:光エネルギー/パワーメータ(空間系)
Laser Power Meter
レーザパワーメータ
(サーモパイルディテクタ)
Sensor und Lasertechnik
Laser Power Meter
レーザパワーメータ
(サーモパイルディテクタ)
Sensor und Lasertechnik

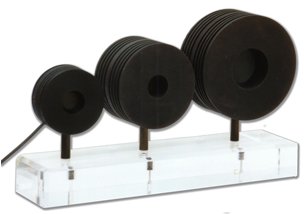

レーザパワーメータ/ サーモパイルディテクタ
当パワーヘッドはサーモエレクトリックの原理に基づいており、入射の放射光によって発生する熱が直接電圧に変換
されます。パワーヘッドは熱平衡に達するまでに数秒必要とします。この遅れを避けるため、当社ではパワーメータの
LM100またはLEM2420を推薦させて頂いております。これらのデバイスは電圧を決めており、その増減でレーザパワー
の値を求めております。全システムの時定数は1秒に減少しております。
●BBシリーズは広帯域な波長帯域で用いられるための黒色の広帯域吸収コ-ティングが施されているパワーヘッドです。
●HPシリーズはセラミックコーティングが施されており、高エネルギーかつ高パワー密度に対応するパワーヘッドです。
●HP 25Sのヘッドはサービス用に作られております。コンパクトなサイズで持ち運びが容易に可能です。小さなヒート
シンクですので高出力のパワーの測定に際しては短い時間にて可能です。
●HP VUVシリーズはセラミックの吸収層とKF-真空コネクタが施され157nmのUVレーザ用に対応するパワーヘッドです。
●LPシリーズは非常に高感度のセンサーを用いており、また黒色の吸収コーティングが用いられ190nm～25µmの広帯域
で測定可能です。
当パワーヘッドはサーモエレクトリックの原理に基づいており、入射の放射光によって発生する熱が直接電圧に変換
されます。パワーヘッドは熱平衡に達するまでに数秒必要とします。この遅れを避けるため、当社ではパワーメータの
LM100またはLEM2420を推薦させて頂いております。これらのデバイスは電圧を決めており、その増減でレーザパワー
の値を求めております。全システムの時定数は1秒に減少しております。
●BBシリーズは広帯域な波長帯域で用いられるための黒色の広帯域吸収コ-ティングが施されているパワーヘッドです。
●HPシリーズはセラミックコーティングが施されており、高エネルギーかつ高パワー密度に対応するパワーヘッドです。
●HP 25Sのヘッドはサービス用に作られております。コンパクトなサイズで持ち運びが容易に可能です。小さなヒート
シンクですので高出力のパワーの測定に際しては短い時間にて可能です。
●HP VUVシリーズはセラミックの吸収層とKF-真空コネクタが施され157nmのUVレーザ用に対応するパワーヘッドです。
●LPシリーズは非常に高感度のセンサーを用いており、また黒色の吸収コーティングが用いられ190nm～25µmの広帯域
で測定可能です。
|
型式
|
受光径
|
最大パワー
|
最大パワー密度
|
感度
|
サイズ[mm]
|
コネクタ
|
データ
|
|
25 mm
|
10 W
|
20 W/ cm２
|
70～150
[mV/W] |
120φx 80
|
BNC
|
||
|
25 mm
|
10 W
|
20 W/ cm２
|
90φx 32
|
||||
|
25 mm
|
50 W
|
40 W/ cm２
|
120φx 80
|
||||
|
50 mm
|
30 W
|
20 W/ cm２
|
150φx 80
|
||||
|
25 mm
|
150 W
|
200 W/ cm２
|
120φx 60
|
シリーズBBシリーズ、HPシリーズ:
シリーズ HP VUVシリーズ:エキシマレーザ(157nm用)
|
型式
|
受光径
|
最大平均
パワー |
最大平均
パワー密度 |
検出閾値
|
感度
|
サイズ[mm]
|
コネクタ
|
データ
|
|
30 mm
|
30 W
|
20 W/ cm２
|
10mW
|
80～120
mV/W |
100φx 108
|
BNC
ND KF 40 (真空用) |
シリーズ LP シリーズ:190nm～25µmの広帯域波長レーザ対応の高感度センサー
