◇製品名:光エネルギー/パワーメータ(空間系)
Laser Power Meter
レーザパワーメータ(サーモパイルディテクタ)
LPシリーズ(低出力パワー用)
Sensor･und Lasertechnik
Laser Power Meter
レーザパワーメータ(サーモパイルディテクタ)
LPシリーズ(低出力パワー用)
Sensor･und Lasertechnik

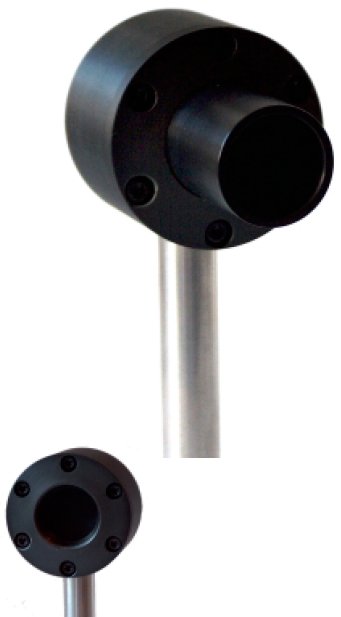

レーザパワーメータ/ サーモパイルディテクタ
当パワーヘッドはサーモエレクトリックの原理に基づいており、入射の放射光によって
発生する熱が直接電圧に変換されます。パワーヘッドは熱平衡に達するまでに数秒
必要とします。この遅れを避けるため、当社ではパワーメータのLM100またはLEM2420
を推薦させて頂いております。これらのデバイスは電圧値を決めてその増減でレーザ
パワーの値を求めております。全システムの時定数は1秒に減少しております。
●LPシリーズは非常に高感度のセンサーを用いており、また黒色の吸収コーティング
が用いられ190nm～25µmの広帯域で測定可能です。当センサーは低パワーのレーザ
出力の測定に最適です。また当センサーは直線性の特性を持ち、ホトダイオードと異なり
高パワー領域での飽和現象は発生致しません。センサーの安定性のためにセンサーの
ハウジングに熱遮断(サーマルアイソレーション)を用いております。そしてそのハウジング
は異常な光や空気の移動等に対しての保護として、取り外し可能な管(チューブ)が付いて
おります。更に光ファイバー使用のパワーを測定する場合は、特殊アダプターに交換する
事により、容易に測定が可能となります。
当パワーヘッドはサーモエレクトリックの原理に基づいており、入射の放射光によって
発生する熱が直接電圧に変換されます。パワーヘッドは熱平衡に達するまでに数秒
必要とします。この遅れを避けるため、当社ではパワーメータのLM100またはLEM2420
を推薦させて頂いております。これらのデバイスは電圧値を決めてその増減でレーザ
パワーの値を求めております。全システムの時定数は1秒に減少しております。
●LPシリーズは非常に高感度のセンサーを用いており、また黒色の吸収コーティング
が用いられ190nm～25µmの広帯域で測定可能です。当センサーは低パワーのレーザ
出力の測定に最適です。また当センサーは直線性の特性を持ち、ホトダイオードと異なり
高パワー領域での飽和現象は発生致しません。センサーの安定性のためにセンサーの
ハウジングに熱遮断(サーマルアイソレーション)を用いております。そしてそのハウジング
は異常な光や空気の移動等に対しての保護として、取り外し可能な管(チューブ)が付いて
おります。更に光ファイバー使用のパワーを測定する場合は、特殊アダプターに交換する
事により、容易に測定が可能となります。
|
型式
|
受光径
|
最大平均
パワー |
最大パワー
密度 |
時定数
|
感度
|
検出閾値
|
サイズ[mm]
|
コネクタ
|
表示機器
|
データ
|
|
LP 20
|
20 mmφ
|
3 W
|
2.5 W/ cm２
|
< 2秒
|
5
[V/W] |
50μW
|
45φx 45L
管(tube)無し |
BNC
|
シリーズLP 20 :低出力パワー測定用
