◇製品名 光ファイバーリンク＆MUX
データリンク(双方向)/Data Link
(トランシーバ･レシーバ)
cominet 社
データリンク(双方向)/Data Link
(トランシーバ･レシーバ)
cominet 社
◇概要:データ リンク / 光ファイバーリンク & MUX
cominet 社のデータリンク(DataLINK)はRS232/422/4485のデータ信号を光信号に変換し、80kmの距離まで伝送する事が
可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにデータ信号の多チャンネル信号を伝送する事が可能な
力強い利点が御座います。
●1/2/4/8チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型等御座います｡

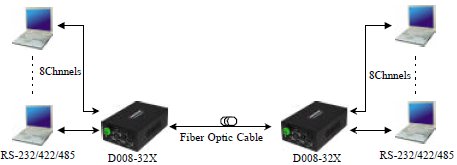

◇システム 構成
cominet 社のデータリンク(DataLINK)はRS232/422/4485のデータ信号を光信号に変換し、80kmの距離まで伝送する事が
可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにデータ信号の多チャンネル信号を伝送する事が可能な
力強い利点が御座います。
●1/2/4/8チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型等御座います｡
◇システム 構成
◇特長(データリンク/レシーバ)
●112Kbps データレート ●Half/Full デュプレックス(双方向通信)動作モード ●1550nmSMで伝送距離80km
●7～25Vacフリー電圧 ●<1/109BER(ビットエラーレート) ●AM,FM, デジタル変調器
●動作温度範囲:-40～70℃

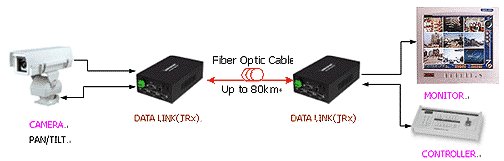

◇応用 (片方向)
●112Kbps データレート ●Half/Full デュプレックス(双方向通信)動作モード ●1550nmSMで伝送距離80km
●7～25Vacフリー電圧 ●<1/109BER(ビットエラーレート) ●AM,FM, デジタル変調器
●動作温度範囲:-40～70℃
◇応用 (片方向)
|
仕様(片方向)
|
トランシ-バ(D008-31-xx)
|
トランシ-バ(D008-3xx-xx)
|
||
|
X-80, X-31
|
WA-A0, WB-B0
|
X-32, 34, 58
|
WA-C2, 4, 6, 8
WB-D2, 4, 6, 8 |
|
|
光学特性
|
||||
|
ファイバータイプ
|
マルチモード
|
マルチモード
|
シングルモード
|
シングルモード
|
|
波長(nm)
|
830,1310
|
850/1310, 1310/850
|
1310/1550
|
1310/1550, 1550/1310
|
|
最大距離(km)
|
2, 4
|
2
|
20,40, 60, 80
|
20,40,60,80
|
|
ファイバー数
|
2 ファイバー
|
1 ファイバー
|
2 ファイバー
|
1 ファイバー
|
|
コネクタ
|
ST(FC:オプション)
|
|||
|
データ(RS-232/RS-422/RS-485)入/出力信号特性
|
||||
|
チャンネル数/データレート
|
1,2,4,8ch./112Kbps
|
|||
|
ビット･エラー･レート(BER)/動作モード
|
<1/109)/ Half/Full デュプレックス(双方向通信)動作モード
|
|||
|
コネクタ
|
D-Sub 9pin Male
|
|||
|
パワー特性
|
||||
|
入力電圧
|
7-15Vdc :AM型, FM 型；7-25Vdc or 12-24Vac:DM型
|
|||
|
消費電力/ コネクタ
|
6W/ 終端ボックス
|
|||
|
環境条件
|
||||
|
動作/ 保存温度
|
-40～70℃/ -50～85℃
|
|||
|
湿度
|
0～95%(結露の無い状態)
|
|||
|
サイズ
|
||||
|
サイズ
|
スタンドアロ-ン型: 180.5x118.2x39.5mm
ラックマウント型:19" 幅, 1U 高さ ラインカード型:3U高さ |
|||
|
モード
|
モデルNo.
|
内容
|
ファイバー数
|
最大距離
|
|
MM
モード (マルチ) |
D008-31X-80
|
Max. 8ch.データ,双方向.トランシーバ,DM850nm
|
2
|
2km
|
|
D008-31X-31
|
Max. 8ch.データ,双方向.トランシーバ,DM1310nm
|
4km | ||
|
D008-31WA-A0
|
Max. 8ch.データ,双方向.トランシーバ,DM830/1310nm
|
1
|
2km
|
|
|
D008-31WB-B0
|
Max. 8ch.データ,双方向.トランシーバ,DM1310/850nm
|
|||
|
SM
モード (シングル) |
D008-31X-32
|
Max. 8ch.データ,双方向.トランシーバ,DM1310nm
|
2
|
20km
|
|
D008-31X-34
|
Max. 8ch.データ,双方向.トランシーバ,DM1310nm
|
40km
|
||
|
D008-31X-360
|
Max. 8ch.データ,双方向.トランシーバ,DM1310nm
|
60km
|
||
|
D008-31X-58
|
Max. 8ch.データ,双方向.トランシーバ,DM1550nm
|
80km
|
||
|
D008-31WA-C2/4
|
Max. 8ch.データ,双方向.トランシーバ,DM1310/1550nm
|
1
|
20/40km
|
|
|
D008-31WB-D2/4
|
Max. 8ch.データ,双方向.トランシーバ,DM1550/1310nm
|
|||
|
D008-31WA-C6/8
|
Max. 8ch.データ,双方向.トランシーバ,DM1310/1550nm
|
1
|
60/80km
|
|
|
D008-31WB-D6/8
|
Max. 8ch.データ,双方向.トランシーバ,DM1550/1310nm
|
◇ご注文方式(片方向)
◇仕様(片方向) (尚、データリンク片方向伝送につきましては以下データをご参照ください。⇒Data)
