◇製品名 光ファイバーリンク＆MUX
データリンク(片方向)/Data LINK
(トランスミッタ/レシーバ)
cominet 社
データリンク(片方向)/Data LINK
(トランスミッタ/レシーバ)
cominet 社
◇概要:データ リンク / 光ファイバーリンク & MUX
cominet 社のデータリンク(DataLINK)はRS232/422/4485のデータ信号を光信号に変換し、80kmの距離まで伝送する事が
可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにデータ信号の多チャンネル信号を伝送する事が可能な
力強い利点が御座います。
●1/2/4/8チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型等御座います｡

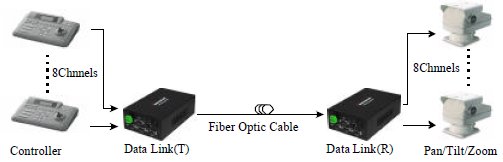

◇システム 構成
cominet 社のデータリンク(DataLINK)はRS232/422/4485のデータ信号を光信号に変換し、80kmの距離まで伝送する事が
可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにデータ信号の多チャンネル信号を伝送する事が可能な
力強い利点が御座います。
●1/2/4/8チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型等御座います｡
◇システム 構成
◇特長(データリンク/レシーバ)
●112Kbps データレート ●シンプレックス(片方向通信)動作モード ●1550nmSMで伝送距離80km
●7～25Vdcフリー電圧 ●<1/109BER(ビットエラーレート) ●AM,FM, デジタル変調器
●動作温度範囲:-40～70℃
◇応用 (片方向)
●112Kbps データレート ●シンプレックス(片方向通信)動作モード ●1550nmSMで伝送距離80km
●7～25Vdcフリー電圧 ●<1/109BER(ビットエラーレート) ●AM,FM, デジタル変調器
●動作温度範囲:-40～70℃
◇応用 (片方向)
|
仕様(片方向)
|
トランスミッタ-(D008-30T-xx)
|
レシーバ(D008-30R-xx)
|
||
|
80, 31
|
32, 54, 56, 58
|
80, 31
|
32, 54, 56, 58
|
|
|
光学特性
|
||||
|
ファイバータイプ
|
マルチモード
|
シングルモード
|
マルチモード
|
シングルモード
|
|
波長(nm)
|
830,1310
|
1310,1550
|
850,1310
|
1310,1550
|
|
最大距離(km)
|
2,4
|
20,40,60,80
|
2,4
|
20,40,60,80
|
|
ファイバー数/ コネクタ
|
1ファイバー/ ST(FC:オプション)
|
|||
|
オーディオ 入/出力信号特性
|
||||
|
チャンネル数/データレート
|
1,2,4,8ch./112Kbps
|
|||
|
ビット･エラー･レート(BER)/動作モード
|
<1/109)/ シンプレックス(片方向通信)動作モード
|
|||
|
コネクタ
|
D-sub 9pin Male
|
|||
|
パワー特性
|
||||
|
入力電圧
|
7-15Vdc :AM型, FM 型；7-25Vdc or 12-24Vac:DM型
|
|||
|
消費電力/ コネクタ
|
6W/ 終端ボックス
|
|||
|
環境条件
|
||||
|
動作/ 保存温度
|
-40～70℃/ -50～85℃
|
|||
|
湿度
|
0～95%(結露の無い状態)
|
|||
|
サイズ
|
||||
|
サイズ
|
スタンドアロ-ン型: 180.5x118.2x39.5mm
ラックマウント型:19" 幅, 1U 高さ ラインカード型:3U高さ |
|||
|
モード
|
モデルNo.
|
内容
|
ファイバー数
|
最大距離
|
|
MM
モード (マルチ) |
D001-10T/R-80
|
1ch.データ,片方向.トランスミッタ/受信器,AM850nm
|
1
|
2km
|
|
D004-30T/R-80
|
4ch.データ,片方向.トランスミッタ/受信器,DM850nm
|
|||
|
D008-30T/R-30
|
Max 8ch.データ,片方向.トランスミッタ/受信器,DM850nm
|
|||
|
D001-10T/R-31
|
1ch.データ,片方向.トランスミッタ/受信器,AM1310nm
|
1
|
4km
|
|
|
D004-30T/R-31
|
4ch.データ,片方向.トランスミッタ/受信器,DM1310nm
|
|||
|
D008-30T/R-31
|
Max 8ch.データ,片方向.トランスミッタ/受信器,DM1310nm
|
|||
|
SM
モード (シングル) |
D001-10T/R-32
|
1ch.データ,片方向.トランスミッタ/受信器,DM1310nm
|
1
|
20km
|
|
D004-30T/R-32
|
4ch.データ,片方向.トランスミッタ/受信器,DM1310nm
|
|||
|
D008-30T/R-32
|
Max 8ch.データ,片方向.トランスミッタ/受信器,DM1310nm
|
|||
|
D008-30T/R-34
|
Max. 8ch.データ ,一方向.トランスミッタ/受信器,DM1310nm
|
1
|
40km
|
|
|
D008-30T/R-36
|
Max. 8ch.データ,一方向.トランスミッタ/受信器,DM1310nm
|
1
|
60km
|
|
|
D008-30T/R-58
|
Max. 8ch.データ,一方向.トランスミッタ/受信器,DM1550nm
|
1
|
80km
|
◇ご注文方式(片方向)
◇仕様(片方向) (尚、データリンク双方向伝送につきましては以下データをご参照ください。⇒Data)
