◇製品名 光ファイバーリンク＆MUX
オーディオリンク(双方向)/Audio LINK
(トランシーバ)
cominet 社
オーディオリンク(双方向)/Audio LINK
(トランシーバ)
cominet 社
◇概要:オーディオ リンク / 光ファイバーリンク & MUX
cominet 社のオーディオリンク(AudioLINK)はオーディオ信号をマイクロホーンから光信号に変換し、80kmの距離まで伝送する事が
可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにオーディオ信号の多チャンネル信号を伝送する事が可能な
素晴らしい利点が御座います。
●1/2/4/8チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。

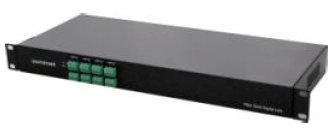

●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型

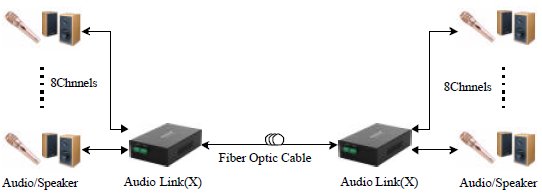

◇システム 構成
cominet 社のオーディオリンク(AudioLINK)はオーディオ信号をマイクロホーンから光信号に変換し、80kmの距離まで伝送する事が
可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにオーディオ信号の多チャンネル信号を伝送する事が可能な
素晴らしい利点が御座います。
●1/2/4/8チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型
◇システム 構成
◇特長
●2.2Vp-p(600 Ω)入力オーディオ信号 ●20Hz～20KHzバンド幅 ●1550nmSMで伝送距離80km
●7~25Vdc電圧 ●動作温度範囲:-40～70℃ ●FM,デジタル変調
◇仕様(双方向) (尚、片方向オーディオ伝送につきましては、以下のデータご参照ください。⇒Data)
●2.2Vp-p(600 Ω)入力オーディオ信号 ●20Hz～20KHzバンド幅 ●1550nmSMで伝送距離80km
●7~25Vdc電圧 ●動作温度範囲:-40～70℃ ●FM,デジタル変調
◇仕様(双方向) (尚、片方向オーディオ伝送につきましては、以下のデータご参照ください。⇒Data)
|
仕様(双方向)
|
トランシーバ(A080-32x-xx)
|
トランシーバ(A080-32x-xx)
|
||
|
X-80, X-31
|
WA-A0,WB-B0
|
X-32, 54,56, 58
|
WA-C2, 4, 6, 8
WB-C2, 4, 6, 8 |
|
| 光学特性 | ||||
|
ファイバータイプ
|
マルチモード
|
マルチモード
|
シングルモード
|
シングルモード
|
|
ファイバー数
|
2
|
1
|
2
|
1
|
|
波長(nm)
|
850,1310
|
850/1310,1310/850
|
1310,1550
|
1310,1550
1550/1310 |
|
最大距離(km)
|
2, 4
|
2
|
20, 40, 60, 80
|
20, 40, 60, 80
|
|
コネクタ
|
ST(FC:オプション)
|
|||
|
オーディオ 入/出力信号特性
|
||||
|
チャンネル数/バンド幅
|
1,2,4,8ch./20Hz~20KHz
|
|||
|
オーディオ入･出力信号/SN比
|
2.2Vp-p(600Ω)/ 60dB
|
|||
|
コネクタ
|
RCA Jack
|
|||
| パワー特性 | ||||
|
入力電圧
|
7-15Vdc :AM型, FM 型；7-25Vdc or 12-24Vac:DM型
|
|||
|
消費電力/ コネクタ
|
6W/ 終端ボックス
|
|||
| 環境条件 | ||||
|
動作/ 保存温度
|
-40～70℃/ -50～85℃
|
|||
|
湿度
|
0～95%(結露の無い状態)
|
|||
| サイズ | ||||
|
サイズ(L x W x H)
|
スタンドアロ-ン型: 180.5x118.2x39.5mm
ラックマウント型:19" 幅, 1U 高さ ラインカード型:3U高さ |
|||
|
モード
|
モデルNo.
|
内容
|
ファイバー数
|
最大距離
|
|
MM
モード (マルチ) |
A020-32X-80
|
2ch.オーディオ 双方向.トランシーバ,DM850nm
|
2
|
1km
|
|
A040-32X-30
|
4ch.オーディオ双方向.トランシーバ,DM1310nm
|
1km
|
||
|
A080-32WA-A0
|
Max 8ch.オーディオ双方向.トランシーバ,DM850/1310nm
|
1
|
500m
|
|
|
A080-32WB-B0
|
Max 8ch.オーディオ双方向.トランシーバ,DM1310/850nm
|
|||
|
SM
モード (シングル) |
A040-32X-32
|
4ch.オーディオ双方向.トランシーバ,DM1310nm
|
2
|
20km
|
|
A040-32X-54
|
4ch.オーディオ双方向.トランシーバ,DM1550nm
|
40km
|
||
|
A080-32X-56
|
Max. 8ch.オーディオ双方向.トランシーバ,DM1550nm
|
60km
|
||
|
A080-32X-58
|
Max. 8ch.オーディオ双方向.トランシーバ,DM1550nm
|
80km
|
||
|
A080-32WA-C2/4
|
Max. 8ch.オーディオ双方向.トランシーバ,DM1310/1550nm
|
1
|
20/40km
|
|
|
A080-32WB-D2/4
|
Max. 8ch.オーディオ双方向.トランシーバ,DM1550/1310nm
|
|||
|
A080-32WA-C6/8
|
Max. 8ch.オーディオ双方向.トランシーバ,DM1310/1550nm
|
1
|
60/80km
|
|
|
A080-32WB-D6/8
|
Max. 8ch.オーディオ双方向.トランシーバ,DM1550/1310nm
|
◇ご注文方式(双方向)
