◇製品名 光ファイバーリンク＆MUX
オーディオリンク(片方向)/Audio LINK
(トランスミッタ・レシーバ)
cominet 社
オーディオリンク(片方向)/Audio LINK
(トランスミッタ・レシーバ)
cominet 社
◇概要:オーディオ リンク / 光ファイバーリンク & MUX
cominet 社のオーディオリンク(AudioLINK)はオーディオ信号をマイクロホーンから光信号に変換し、80kmの距離まで伝送する事が
可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにオーディオ信号の多チャンネル信号を伝送する事が可能な
素晴らしい利点が御座います。
●1/2/4/8チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型

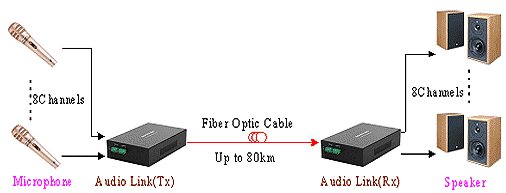

◇システム構成(応用・Application)
cominet 社のオーディオリンク(AudioLINK)はオーディオ信号をマイクロホーンから光信号に変換し、80kmの距離まで伝送する事が
可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにオーディオ信号の多チャンネル信号を伝送する事が可能な
素晴らしい利点が御座います。
●1/2/4/8チャンネル等の多チャンネル＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型
◇システム構成(応用・Application)
◇特長
●2.2Vp-p(600 Ω)入力オーディオ信号 ●20Hz～20KHzバンド幅 ●1550nmSMで伝送距離80km
●7~25Vdc電圧 ●動作温度範囲:-40～70℃ ●FM, デジタル変調器
◇仕様(片方向) (尚、双方向オーディオ伝送につきましては、以下のデータご参照ください。⇒Data)
●2.2Vp-p(600 Ω)入力オーディオ信号 ●20Hz～20KHzバンド幅 ●1550nmSMで伝送距離80km
●7~25Vdc電圧 ●動作温度範囲:-40～70℃ ●FM, デジタル変調器
◇仕様(片方向) (尚、双方向オーディオ伝送につきましては、以下のデータご参照ください。⇒Data)
|
仕様(片方向)
|
トランスミッタ-(A080-30T-xx)
|
レシーバ(A080-30R-xx)
|
||
|
80, 31
|
32, 54, 56, 58
|
80, 31
|
32, 54, 56, 58
|
|
| 光学特性 | ||||
|
ファイバータイプ
|
マルチモード
|
シングルモード
|
マルチモード
|
シングルモード
|
|
波長(nm)
|
830,1310
|
1310,1550
|
850,1310
|
1310,1550
|
|
最大距離(km)
|
2,4
|
20,40,60,80
|
2,4
|
20,40,60,80
|
|
ファイバー数/ コネクタ
|
1ファイバー/ ST(FC:オプション)
|
|||
| オーディオ 入/出力信号特性 | ||||
|
チャンネル数/バンド幅
|
1,2,4,8ch./20Hz~20KHz
|
|||
|
オーディオ入･出力信号/SN
|
2.2Vp-p(600Ω)/ 60dB
|
|||
|
コネクタ
|
RCA Jack
|
|||
| パワー特性 | ||||
|
入力電圧
|
7-15Vdc :AM型, FM 型；7-25Vdc or 12-24Vac:DM型
|
|||
|
消費電力/ コネクタ
|
6W/ 終端ボックス
|
|||
| 環境条件 | ||||
|
動作/ 保存温度
|
-40～70℃/ -50～85℃
|
|||
|
湿度
|
0～95%(結露の無い状態)
|
|||
| サイズ | ||||
|
サイズ
|
スタンドアロ-ン型: 180.5x118.2x39.5mm
ラックマウント型:19" 幅, 1U 高さ ラインカード型:3U高さ |
|||
|
モード
|
モデルNo.
|
内容
|
ファイバー数
|
最大距離
|
|
MM
モード (マルチ) |
A020-30T/R-80
|
2ch.オーディオ,片方向.トランスミッタ/受信器,DM850nm
|
1
|
500m
|
|
A040-30T/R-30
|
4ch.オーディオ,片方向.トランスミッタ/受信器,DM1310nm
|
1
|
1km
|
|
|
A080-30T/R-30
|
Max 8ch.オーディオ,片方向.トランスミッタ/受信器,DM1310nm
|
500m
|
||
|
SM
モード (シングル) |
A040-30T/R-32
|
4ch.オーディオ,片方向.トランスミッタ/受信器,DM1310nm
|
1
|
20km
|
|
A080-30T/R-32
|
Max 8ch.オーディオ ,片方向.トランスミッタ/受信器,DM1310nm
|
|||
|
A080-30T/R-54
|
Max. 8ch.オーディオ,片方向.トランスミッタ/受信器,DM1550nm
|
1
|
40km
|
|
|
A080-30T/R-56
|
Max. 8ch.オーディオ ,片方向.トランスミッタ/受信器,DM1550nm
|
1
|
60km
|
|
|
A080-30T/R-58
|
Max. 8ch.オーディオ,片方向.トランスミッタ/受信器,DM1550nm
|
1
|
80km
|
◇ご注文方式(片方向)
