Lightwave Link社の1x8 / 1x16 スイッチ(LWL-FOSWs)は信頼性の高い光メカニカルスイッチです。当社の精巧技術
により達成された当製品は広く適用が可能で多くの応用に使われております。当製品はファイバーを動作することによる
スイッチ機構を用いております。当社製品はTelcordia GR-1073-COREに基づいて試験が行われ、Telcordia
GR-1221-COREによって準拠されている高信頼性製品です。
により達成された当製品は広く適用が可能で多くの応用に使われております。当製品はファイバーを動作することによる
スイッチ機構を用いております。当社製品はTelcordia GR-1073-COREに基づいて試験が行われ、Telcordia
GR-1221-COREによって準拠されている高信頼性製品です。
◇製品名：メカニカル光スイッチ
LWL-FOSWs 1x8/ 1x16光スイッチ：SM, MMモード
Lightwave Link社製 FOSW型
LWL-FOSWs 1x8/ 1x16光スイッチ：SM, MMモード
Lightwave Link社製 FOSW型
◇特長
●高速スイッチング速度
●ポジションモニタリング内臓
●直接駆動
●RoHS準拠製品
●高速スイッチング速度
●ポジションモニタリング内臓
●直接駆動
●RoHS準拠製品
◇応用
●光ネットワークモニタリング
●光測定システム
●光ネットワークモニタリング
●光測定システム
◇外形サイズ
◇特性(電気/光学)

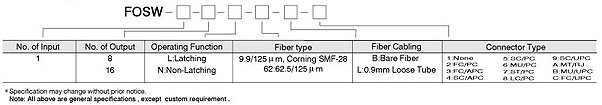

◇ご注文方法
| 電気特性 |
1x8
|
1x16
|
||
|
SM
|
MM
|
SM
|
MM
|
|
|
動作電流
|
120(±10%)mA(typ.)
|
120(±10%)mA(typ.)
|
||
|
動作電流
|
320(±10%)mA(max.)
|
320(±10%)mA(max.)
|
||
|
動作電圧
|
5.0V(typ.)
|
5.0V(typ.)
|
||
|
動作電圧範囲
|
4.5-5.5V
|
4.5-5.5V
|
||
|
消費電力
|
600mW(±10%)
|
1300mW(±10%)
|
||
| 光学特性 |
SM
|
MM
|
SM
|
MM
|
|
波長範囲
|
1280-1340nm
1520-1625nm |
850/1300nm
|
1280-1340nm
1520-1625nm |
850/1300nm
|
|
挿入損失
|
1.6dB (typ.)≦2.0dB
|
1.5dB (typ.)≦1.8dB
|
2.2dB (typ.)≦2.6dB
|
2.0dB (typ.)≦2.4dB
|
|
PDL
|
≦0.1dB
|
-
|
≦0.1dB
|
-
|
|
WDL
|
≦0.3dB
|
-
|
≦0.3dB
|
-
|
|
反射減衰量
|
≦-45dB
|
-
|
≦-40dB
|
-
|
| スイッチング時間 |
≦10ms
|
≦10ms
|
≦10ms
|
≦10ms
|
|
クロストーク
|
≦-80dB
|
≦-80dB
|
||
|
再現性
|
±0.05dB
|
|||
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇特性(メカニカル/使用環境)
| 特性(メカニカル/使用環境) |
1x8
|
1x16 | ||
|
SM
|
MM
|
SM
|
MM
|
|
|
動作温度範囲
|
-5~70℃
|
-5~70℃
|
||
|
保存温度範囲
|
-40~70
|
-40~70
|
||
|
湿度範囲
|
5~85%RH
|
5~85%RH
|
||
|
耐久性
|
>107サイクル
|
>107サイクル
|
||
|
サイズ(LxWxHmm)
|
100x100x18mm
|
140x130x18mm
|
||
|
重量(g)
|
<400
|
<1000
|
||
