Opneti社のメカニカルスイッチ1x2，2x2光スイッチはオプティカルAdd/DropMUX(OADM), オプティカルクロスコネクト
(OXC)，オプティカルスペクトラルモニタリング並びにオプティカルプロテクション応用等に広く用いられております。
当社製品はコンパクトサイズ，エポキシフリーであり高密度光システムに搭載されても高信頼性を保証いたします。
(OXC)，オプティカルスペクトラルモニタリング並びにオプティカルプロテクション応用等に広く用いられております。
当社製品はコンパクトサイズ，エポキシフリーであり高密度光システムに搭載されても高信頼性を保証いたします。
◇製品名：メカニカル 光スイッチ
1x1, 1x2, 2x2光スイッチ：シングル，マルチモード
Opneti社製 OSW型
1x1, 1x2, 2x2光スイッチ：シングル，マルチモード
Opneti社製 OSW型
◇特長
●コンパクト製品
●エポキシフリー
●低挿入損失
●低クロストーク
●Telcordia GR1209&GR1221準拠
●コンパクト製品
●エポキシフリー
●低挿入損失
●低クロストーク
●Telcordia GR1209&GR1221準拠
◇応用
●オプティカルAdd/DropMUX(OADM)
●オプティカルクロスコネクト(OXC)
●オプティカルスペクトラルモニタリング
●オプティカルプロテクション応用
●オプティカルAdd/DropMUX(OADM)
●オプティカルクロスコネクト(OXC)
●オプティカルスペクトラルモニタリング
●オプティカルプロテクション応用
◇特性(シングルモード)
◇ご注文＆お問い合わせ方法
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
| パラメータ |
仕様値
|
|
波長範囲
|
1260-1310nm; 1510-1610nm
|
|
挿入損失
|
<0.8dB; typ.<.0.4dB
|
|
反射減推量
|
≧50dB
|
|
偏波依存損失
|
<0.1dB
|
|
クロストーク
|
≦-55dB
|
|
リピータビリティ
|
≦0.05dB
|
|
スイッチング速度
|
<5ms
|
|
耐久性
|
109サイクル分
|
|
光パワー
|
<300mW
|
|
駆動電圧
|
5±0.5VDC 又はパルス
|
|
動作電流
|
<50mA
|
|
動作温度/保存温度
|
0~70/ -40~85℃
|
|

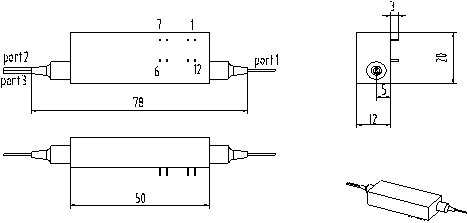

型式
|
ポート数
|
活性タイプ
|
ファイバー
|
ファイバ長さ
|
コネクタ
|
|
OSW
|
11=1x1
12=1x2 22=2x2 |
L=Latching N=Non-Latching |
S9=SMF 900μm
SB=SMF250μm M5=MMF 50/125/900μm M6=MMF 62.5/125/900μm |
1=1m 2=2m |
FA=FC/APC, FC=FC/PC
SA=SC/APC, SC=SC/PC,ST=ST/PC LA=LA/APC, LC=LC/PC NE=None, XX=others |
| オプティカルルート |
ピン構成
|
||||||
|
波長範囲
|
パスルート
|
1
|
12
|
2
|
11
|
3-5, 10-8
|
3-6, 10-7
|
|
1x2
|
1 to 2
|
+5VDC or
パルス |
GND
|
---
|
GND
|
閉
|
開
|
|
2x2
|
1 to 2, 3 to 4
|
||||||
|
1x2
|
1 to 3
|
---
|
GND
|
+5VDC or
パルス |
+5VDC or
パルス |
開
|
閉
|
|
2x2
|
1 to 3, 2 to 4
|
||||||
