Opneti社の特殊波長光スイッチは1x1,1x2,2x2並びに4x4光スイッチが御座います。このスイッチのメカニズムはラッチ
ング又はノン･ラッチングがあり1ms以下の高速応答時間の製品です。シングルモードスイッチは488nm, 515nm,
633nm, 680nm, 780nm,830nm 並びに1064nmの波長に対応して特殊ファイバーが適用されます。また1x2, 2x2光スイ
ッチの場合に偏波保持PANDAファイバーの適用が可能です。　当社のスイッチはTelcordia GR 1221に準拠した品質，
性能に優れた経済価格製品です。
駆動させるのに5Vと0Vがピンに供給され，内部のDC-DCコンバータによって用いられます。CMOSまたはTTLロジック

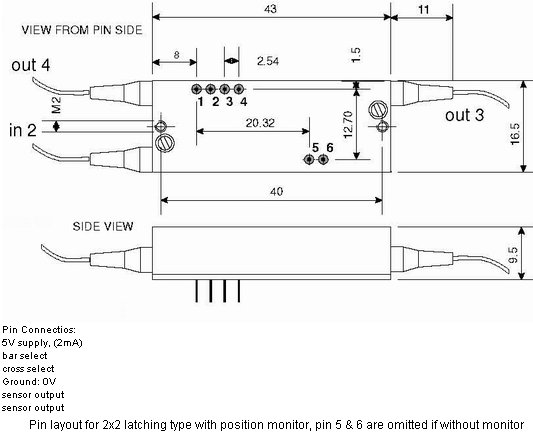

レベルが静電気発動器の高圧をスイッチします。ラッチング状態にスイッチを活性化するのにピン2とピン3各自にHigh
(5V),10ms設定しそれに相当するスイッチ状態が選択されます。その他のピン3と4は0Vに設定し，フローティングしない

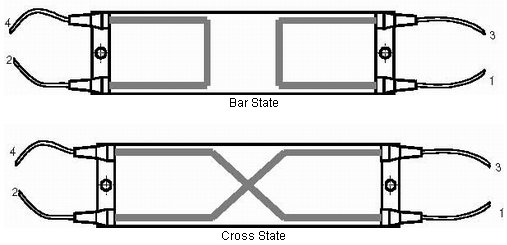

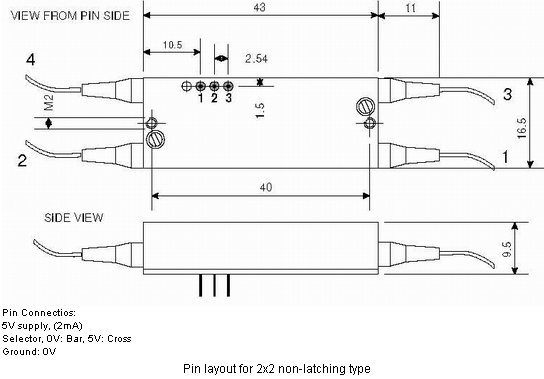

ようにご注意願います。ノン･ラッチング状態のみピン2はスイッチの状態を設定して用いてください。クロスの状態に設定
する場合はピン3はHighの状態になります。ピン3がLowの場合，又はパワーOFFの場合スイッチはBar状態に変換します。
お問い合わせ
株式会社ネオトロン
◇製品名：MEMS 光スイッチ
MEMS 特殊波長光スイッチ(1x1, 1x2, 2x2, 1x4)：シングル, PM
Opneti社製 :MSW型
◇特長
●高信頼性製品
●低挿入損失
●特殊ファイバー
●低PDL
●60dBクロストーク
◇応用
●光源選択用スイッチ
●装置への組み込み
◇特性(シングルモード)
◇ご注文＆お問い合わせ方法
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
パラメータ
仕様値
波長範囲
1240-1640nm
挿入損失
typ.1.3dB; max.2.0dB
反射減推量
≧50dB
偏波依存損失
<0.15dB
クロストーク
typ 75dB; max60dB
リピータビリティ
≦0.002dB
スイッチング速度
<0.5ms; max.1ms
耐久性
>109サイクル分
駆動電圧
<5VDC
消費電力
typ.190mW
動作温度/保存温度
0~70/ -40~85℃
サイズ(LxWxH)
175 x 105 x 10mm
型式
ポート数
活性タイプ
カットオフ波長
 ファイバタイプ
PM/SM
コネクタ
MSW

11=1x1
12=1x2
22=2x2
14=1x4

L=Latching
N=Non-Latching
450=488-514nm
600=633-680nm
780=780nm
830=830nm
970=980/1060/1550nm
1250=1310/1550nm
B=250μm
L=900μm Lacket

PM=Panda
PI=Single Mode

FA=FC/APC, FC=FC/PC
SA=SC/APC, SC=SC/PC,ST=ST/PC
LA=LA/APC, LC=LC/PC
NE=None, XX=others
1x1,1x2 ,SM PM
2x2, 1x4 PM MEMS
