Opneti社の4x4光スイッチは最新のシリコンMEMS技術に基づいた高速光スイッチです。このスイッチは1x2スイッチと
2x2スイッチのカスケード形態を用いたTelcordiaGR1221に準拠している品質，性能に優れた経済価格製品です。
2x2スイッチのカスケード形態を用いたTelcordiaGR1221に準拠している品質，性能に優れた経済価格製品です。
◇製品名：Opneti社製MEMS 光スイッチ:MSW型
MEMS 4x4光スイッチ(2x2, 8x8
：シングル，マルチモード
MEMS 4x4光スイッチ(2x2, 8x8
：シングル，マルチモード
◇特長
●高信頼性製品
●低挿入損失
●厳格なノン･ブロッキング
●建築
●ラッチング&ノン・ラッチング
●高信頼性製品
●低挿入損失
●厳格なノン･ブロッキング
●建築
●ラッチング&ノン・ラッチング
◇応用
●光リコンフィグレーション
●WDM
●試験機器並びに測定機器への組み込み
●光リコンフィグレーション
●WDM
●試験機器並びに測定機器への組み込み
◇特性(シングルモード)
◇ご注文＆お問い合わせ方法
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
| パラメータ |
仕様値
|
|
波長範囲
|
1250-1650nm
|
|
挿入損失
|
typ.1.0dB; max.2.0dB
|
|
反射減推量
|
≧50dB
|
|
偏波依存損失
|
typ. 0.07dB; max.0.15dB
|
|
クロストーク
|
typ 65dB; max.55dB
|
|
スイッチング速度
|
<0.5ms; max.1ms
|
|
耐久性
|
>109サイクル分
|
|
駆動電圧
|
5±0.25VDC
|
|
消費電力
|
typ.75mW, max.200mW
|
|
動作温度/保存温度
|
0~70/ -40~85℃
|
|

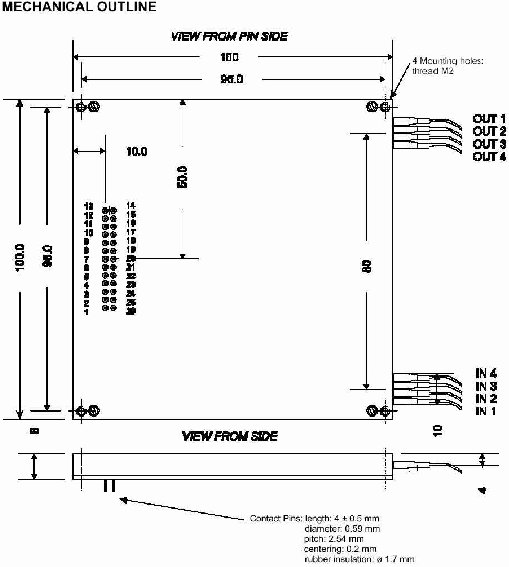

サイズ(LxWxH)
|
100 x 100 x 8mm
|
|
型式
|
ポート数
|
活性タイプ
|
ファイバー
|
ファイバ長さ
|
コネクタ
|
|
MSW
|
22=2x2
44=4x4 88=8x8 |
L=Latching N=Non-Latching |
S9=SMF 900μm
M5=MMF 50/125/900μm M6=MMF 62.5/125/900μm |
1=1m 2=2m |
FA=FC/APC, FC=FC/PC
SA=SC/APC, SC=SC/PC,ST=ST/PC LA=LA/APC, LC=LC/PC NE=None, XX=others |
