DiCon社のVX500 1xN光スイッチは1つ或いは2つの入力から最大50個の出力へのチャンネル選択を行います。1xNスイ
ッチはシンプレックス或いはデュプレックス構成が可能です。VX500 1xNスイッチはコンパクトなハウジングに搭載
され，16, 32 又は最大50チャンネルまでのスイッチ動作可能です。当ハウジングはプリント基板上或いは構内に取り付け
可能な設計となっております。当製品はCorningのSMF-28, Flexcore 1060 又はPM PANDAファイバー等が用いられます。
ッチはシンプレックス或いはデュプレックス構成が可能です。VX500 1xNスイッチはコンパクトなハウジングに搭載
され，16, 32 又は最大50チャンネルまでのスイッチ動作可能です。当ハウジングはプリント基板上或いは構内に取り付け
可能な設計となっております。当製品はCorningのSMF-28, Flexcore 1060 又はPM PANDAファイバー等が用いられます。
◇製品名：ＶＸ500 1xN光スイッチ
ステッパーモータ光スイッチ
DiCon社製 VX-5型
ステッパーモータ光スイッチ
DiCon社製 VX-5型
◇特長
●超低挿入損失
●低反射減衰量
●コンパクトなハウジングで50チャンネルまで
●Parallel TTL インターフェース
●多様なファイバー並びに広範囲な波長領域
●超低挿入損失
●低反射減衰量
●コンパクトなハウジングで50チャンネルまで
●Parallel TTL インターフェース
●多様なファイバー並びに広範囲な波長領域
◇応用
●光部品テスト，測定器，リモートテストと測定，
リモートファイバー試験システム，ファイバーネットワーク
モニタリング
●シンプレックス1xNスイッチは1つの入力がＮ個の出力
に調整される。
●デュプレックス1xNスイッチは2つの入力が2つの出力
に調整される。
●光部品テスト，測定器，リモートテストと測定，
リモートファイバー試験システム，ファイバーネットワーク
モニタリング
●シンプレックス1xNスイッチは1つの入力がＮ個の出力
に調整される。
●デュプレックス1xNスイッチは2つの入力が2つの出力
に調整される。

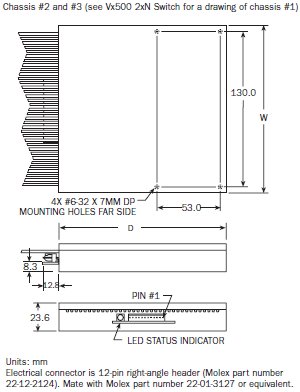

◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)
◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
0.6dB typ., 1.0dB max.
|
|
| 反射減推量 |
シングルモード
|
-60dB typ.,-55dB max.
|
|
マルチモード
|
-20dB typ.
|
|
|
再現性
|
±0.02 dB max.
|
|
|
PDL
|
0.05 dB max.
|
|
|
クロストーク
|
-80 dB max.
|
|
|
消光比
|
18 dB min.
|
|
|
スイッチング時間
|
300ms+16ms/channel max.
|
|
|
耐久性
|
107サイクル分
|
|
|
電源容量
|
±12V DC±5%, 300mA max.
|
|
|
光入力パワー
|
300mW max.
|
|
|
動作温度/保存温度
|
-20~75℃/ -40～85℃
|
|
|
湿度
|
40℃/ 90%RH/ 5 days
|
|
◇ピン割り当て
|
ピン番号
|
信号タイプ
|
機能
|
|
1
|
Power
|
Signal Ground
|
|
2
|
Power
|
Power Ground
|
|
3
|
Input
|
Data bit 0
|
|
4
|
Input
|
Data bit 1
|
|
5
|
Input
|
Data bit 2
|
|
6
|
Input
|
Data bit 3
|
|
7
|
Input
|
Data bit 4
|
|
8
|
Input
|
Strobe
|
|
9
|
Output
|
Busy/ ready status
|
|
10
|
Output
|
Error status
|
|
11
|
Input
|
Rest
|
|
12
|
Power
|
+12 VDC power in
|
◇ハウジング仕様
|
シャーシ
|
チャンネル数
|
幅Ｗ
|
高さＨ
|
奥行Ｄ
|
|
＃1
|
1 to 17 ch.
|
72.0
|
23.6
|
120.0
|
|
＃2
|
18 to 32 ch.
|
140.0
|
23.6
|
140.0
|
|
＃3
|
33 to 50 ch.
|
190.0
|
23.6
|
175.0
|
単位：mm
