DiCon社の1x4 プリズム光スイッチは1つの入力から他の4つの内の1つの出力へのチャンネル選択を行います。
電気的にかつデータレートと信号フォーマットに対し独立に動作することによって、対の固定コリメータ間のプリズム
を動かします。ＤｉＣｏｎ社の1x4プリズム光スイッチはコンパクトに搭載されプリント基板とモジュール内に環境良く
搭載されます。
お問い合わせ
株式会社ネオトロン
◇製品名：1x4 プリズム光スイッチ
プリズム光スイッチ
DiCon社製　SＰ-1-4型
◇特長
●高速スイッチング特性
●超低挿入損失
●ポジションセンサー内臓
●低偏波依存損失
●広範囲な適用波長範囲
◇応用
●1ｘ4光スイッチは4個のモニターファイバーまでの
ネットワークモニタリング

◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

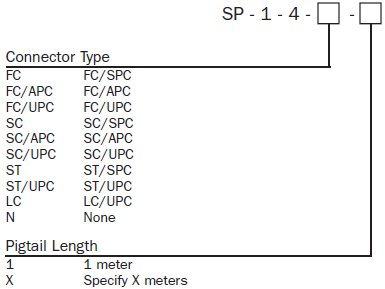

◇ご注文方法
光学特性
仕様値
適用波長範囲
1290.0-1625 nm
挿入損失
1.0dB typ., 1.5dB max.
反射減衰量
-55 dB max.
スイッチング時間
20ms max.
クロストーク
-50 dB max.
PDL
0.1 dB max.
スイッチング電圧
4.5 VDC min., 5.2 VDC max.
スイッチング電流
300 mA max.
ファイバータイプ
9/125 Corning SMF-28
ファイバージャケット
0.9mm, fight buffer
動作温度/保存温度
-20~65℃/ -40~85℃
湿度
60℃/ 90%RH/ 14 days
詳細(英文)

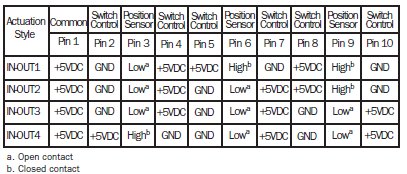

◇駆動方法
