DiCon社の1x2 プリズム光スイッチは1つの入力から他の2つの出力へのチャンネル選択を行います。電気的にかつデー
タレートと信号フォーマットに対し独立に動作することによって、対の固定コリメータ間のプリズムを動かします。
ＤｉＣｏｎ社の1x2プリズム光スイッチはCorningのＳＭＦ-28, Flexcore 1060 又はＰＭ PANDAファイバーが用い
られます。
タレートと信号フォーマットに対し独立に動作することによって、対の固定コリメータ間のプリズムを動かします。
ＤｉＣｏｎ社の1x2プリズム光スイッチはCorningのＳＭＦ-28, Flexcore 1060 又はＰＭ PANDAファイバーが用い
られます。
◇製品名：1x2 プリズム光スイッチ
プリズム光スイッチ
DiCon社製 SＰ-12型
プリズム光スイッチ
DiCon社製 SＰ-12型
◇特長
●超低挿入損失
●ポジションセンサー内臓
●柔軟性なファイバータイプの選択可能
●広範囲な適用波長範囲
●超低挿入損失
●ポジションセンサー内臓
●柔軟性なファイバータイプの選択可能
●広範囲な適用波長範囲
◇応用
●Corning SMF-28を用いた1ｘ2光スイッチはプロテクション
用あるいは光Add/Drop MUX モジュール用
●Pandaファイバーを用いた1ｘ2光スイッチはＰＭ光源との
スイッチ
●Flexcor 1060を用いた1x2プリズムスイッチは異なる980nm
光源間のスイッチ
●Corning SMF-28を用いた1ｘ2光スイッチはプロテクション
用あるいは光Add/Drop MUX モジュール用
●Pandaファイバーを用いた1ｘ2光スイッチはＰＭ光源との
スイッチ
●Flexcor 1060を用いた1x2プリズムスイッチは異なる980nm
光源間のスイッチ
◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

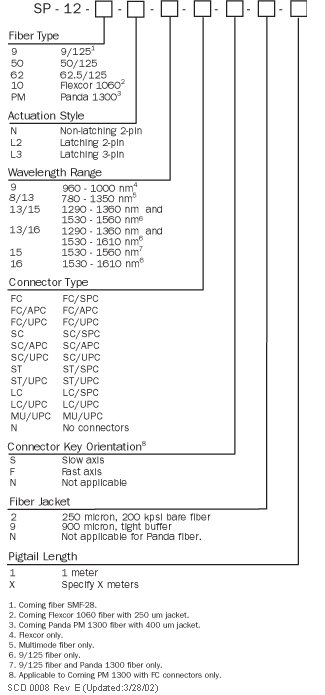

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
0.6dB typ., 1.0dB max.
|
|
|
スイッチング時間
|
10ms max.
|
|
|
クロストーク
|
-70 dB max.
|
|
|
消光比
|
18 dB min.
|
|
|
耐久性
|
107サイクル分
|
|
|
再現性
|
±0.02 dB max.
|
|
|
PDL
|
0.05 dB max.
|
|
|
光入力パワー
|
300mW max.
|
|
|
スイッチング電圧
|
4.5 VDC min.,6.0VDC max.
|
|
|
スイッチング電流
|
ノンラッチング 2-pin
|
36mA min., 48 mA max.
|
|
ラッチング 2-pin
|
65mA min., 87 mA max.
|
|
|
ラッチング 3-pin
|
90mA min., 120 mA max.
|
|
|
コイル抵抗
|
ノンラッチング 2-pin
|
125±10% Ω
|
|
ラッチング 2-pin
|
69.5±10% Ω
|
|
|
ラッチング 3-pin
|
50±10% Ω
|
|
|
反射減衰量
|
-55 dB max.
|
|
|
動作温度/保存温度
|
-20~75℃/ -40~85℃
|
|
◇駆動方法
