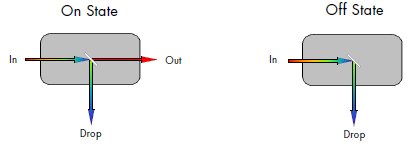

DiCon社のMEMS WDM ON/OFF光スイッチはシングルチャンネルのMUX＆DEMUX動作を行うコンパクトパッケージ
な製品です。スイッチはDiCon社の薄膜コーティングの施された当社のMEMS技術製品です。薄膜フィルターはDEMUX
のシングルチャンネルに用いられており、一方MEMSミラーは出力ファイバでのDEMUX信号のカップリングを変えます。
な製品です。スイッチはDiCon社の薄膜コーティングの施された当社のMEMS技術製品です。薄膜フィルターはDEMUX
のシングルチャンネルに用いられており、一方MEMSミラーは出力ファイバでのDEMUX信号のカップリングを変えます。
◇製品名：MEMS WDM ON/OFF 光スイッチ
MEMS特殊構成光スイッチ
MS1-10/WDM型
MEMS特殊構成光スイッチ
MS1-10/WDM型
◇特長
●MEMSによる耐久性と信頼性特性
●コンパクトフォームファクタ-
●高速スイッチング
●TTLパラレル又はSMBus/I2C 制御インターフェース
●GR-1221に準拠
●MEMSによる耐久性と信頼性特性
●コンパクトフォームファクタ-
●高速スイッチング
●TTLパラレル又はSMBus/I2C 制御インターフェース
●GR-1221に準拠
◇応用
●ROADMネットワーク
●正確な光通信
●ROADMネットワーク
●正確な光通信

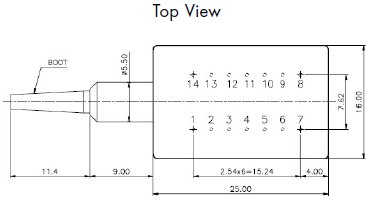

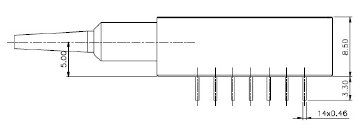

◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

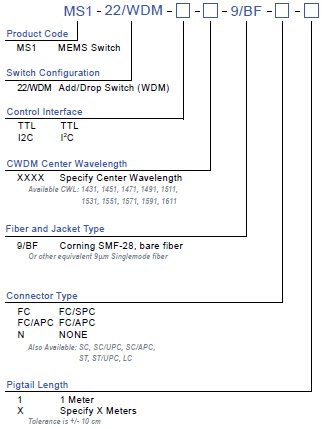

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
動作波長
|
1421 to 1621 nm
|
|
|
チャンネルスペーシング
|
20 nm
|
|
|
パスバンド
|
13 nm min.
|
|
|
挿入損失
|
In-Drop
|
1.0 dB max.
|
|
In-Out
|
0.7 dB max.
|
|
|
Isolation
|
In-Drop
|
25 dB max.
|
|
In-Out
|
12 dB max.
|
|
|
反射減衰量
|
40 dB max.
|
|
|
スイッチング時間
|
30 ms max.
|
|
|
リップル
|
0.3 dB max.
|
|
|
PDL
|
0.1 dB max.
|
|
|
Directivity/クロストーク
|
35 dB max.
|
|
|
再現性
|
±0.05dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
0～70/ -40～85℃
|
|
|
ファイバータイプ
|
9/125 μm,シングルモード
|
|
| 電気特性 |
仕様値
|
|
活性タイプ
|
ノン-ラッチング
|
|
制御タイプ
|
I2C & TTL
|
|
Vcc電圧
|
12VDC
|
|
消費電力
|
170mW max.
|
|
Vccダメージ閾値
|
15VDC
|
