DiCon社のMEMSのMxNラックマウント OXCは当社のMEMS1xN光スイッチを組合わせた製品です。24入力と24出力の
48MEMSの1x24スイッチはノン･ブロッキング，2段のFan-out/Fan-in Spanke 構成です。MEMSの1xNスイッチとは異な
り，このマトリックススイッチプラットフォームはお客様仕様のMxNスイッチマトリックスを形成するのに用いられます。
48MEMSの1x24スイッチはノン･ブロッキング，2段のFan-out/Fan-in Spanke 構成です。MEMSの1xNスイッチとは異な
り，このマトリックススイッチプラットフォームはお客様仕様のMxNスイッチマトリックスを形成するのに用いられます。

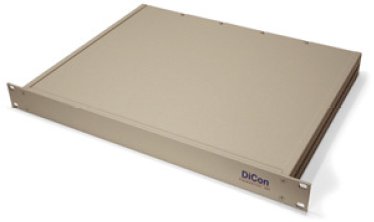

◇製品名：MEMS MxNマトリックス光スイッチ
ラックマウント OCX，24x24
MEMS NxN ノン ブロッキングマトリックス光スイッチ
DiCon社製 MXR 型
ラックマウント OCX，24x24
MEMS NxN ノン ブロッキングマトリックス光スイッチ
DiCon社製 MXR 型
◇特長
●便利なラックマウントシャーシ
●低挿入損失(<1.7dB)、低クロストーク(<-55dB)
●高速スイッチ(<35ms)
●MEMS特性の耐久性と信頼性
●お客様仕様構成が可能
●便利なラックマウントシャーシ
●低挿入損失(<1.7dB)、低クロストーク(<-55dB)
●高速スイッチ(<35ms)
●MEMS特性の耐久性と信頼性
●お客様仕様構成が可能
◇応用
●オプティカルネットワーク
●測定器
●オプティカルネットワーク
●測定器

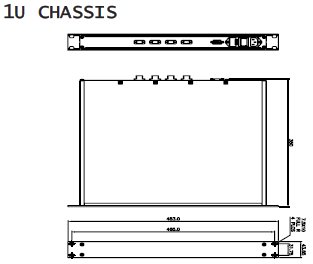

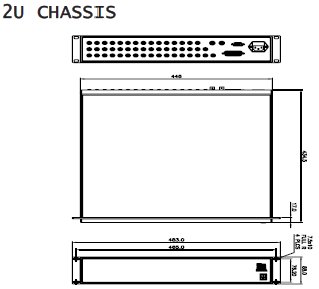

◇ハウジングサイズ
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

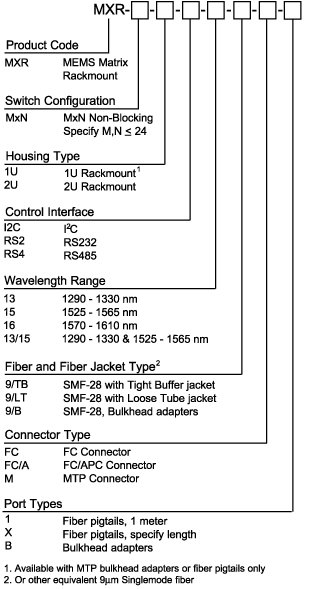

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
1.7 dB max
|
|
|
クロストーク
|
-55 dB max.
|
|
|
反射減衰量
|
-50 dB max.
|
|
|
スイッチング時間
|
30 ms max.
|
|
|
TDL
|
0.3 dB max.
|
|
|
WDL
|
0.3 dB max.
|
|
|
PDL
|
0.05 dB max.
|
|
|
再現性
|
±0.02 dB max.
|
|
|
安定性
|
±0.02 dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
|
ファイバータイプ
|
9/125μmファイバ，右表ご参照
|
|
| 電気特性 |
‐
|
|
|
活性タイプ
|
ノン-ラッチング
|
|
|
制御タイプ
|
I2C, RS232 & TTL
|
|
|
供給電圧
|
AC100V min,， 240V max.
|
|
|
消費電力
|
1W max.
|
|
|
コネクタタイプ
|
9pin D-Sub Female
|
|
