DiCon社のラックマウント型MEMSの1xN光スイッチはMEMS光スイッチによって構成されております。多数のコンポー
ネントを用いて1x128スイッチまで動作いたします。当製品のコアは当社のMEMSチップです。
ネントを用いて1x128スイッチまで動作いたします。当製品のコアは当社のMEMSチップです。
◇製品名：MEMS 1xN光スイッチ
(1x128迄構成可能)
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MSR型
(1x128迄構成可能)
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MSR型
◇特長
●Dicon社の高性能MEMS製品
●単一1Uラックマウントユニットに128チャネル
●低消費電力
●MEMSによる耐久性と信頼性
●お客様仕様に対応
●Dicon社の高性能MEMS製品
●単一1Uラックマウントユニットに128チャネル
●低消費電力
●MEMSによる耐久性と信頼性
●お客様仕様に対応
◇応用
●光モニタ，OTDR，光ファイバーセンサー
●バイオメディカル機器
●温度，環境センシング機器
●光モニタ，OTDR，光ファイバーセンサー
●バイオメディカル機器
●温度，環境センシング機器
◇ハウジングサイズ
１U 19"ラック マウント
１U 19"ラック マウント
メカニカルサイズ(単位：mm)
◇特性(光学・電気)

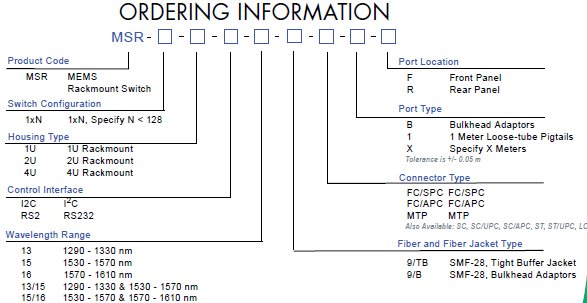

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
シングルバンド
|
1.8 dB max.
|
|
デュアルバンド
|
2.0 dB max.
|
|
|
クロストーク
|
-50 dB max.
|
|
|
反射減衰量
|
-50 dB max.
|
|
|
スイッチング時間
|
30ms max.
|
|
|
TDL
|
0.40 dB max.
|
|
|
WDL
|
0.30 dB max.
|
|
|
PDL
|
0.15dB max.
|
|
|
再現性
|
0.04dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
|
ファイバータイプ
|
9/125μmSM
|
|
| 電気特性 |
‐
|
|
|
活性タイプ
|
ノン-ラッチング
|
|
|
制御タイプ
|
I2C, RS232 & TTL
|
|
|
Vcc電圧
|
ユニバーサル電源
|
|
|
消費電力
|
1W max.
|
|
|
コネクタ＆シャーシオプション
|
-
|
|
|
コネクタ数
|
シャーシーサイズ
|
|
|
前
|
後
|
-
|
|
48
|
34
|
1U
|
|
64
|
54
|
2U
|
|
128
|
128
|
4U
|
