DiCon社のMEMSの1xN光スイッチは単一入力ファイバーとN個の出力ファイバー間のチャンネル選択の動作を行ない
ます。同時に当製品はコンパクトな1x56スイッチまで動作いたします。当製品のコアは当社のMEMSチップです。MEMS
チップは高信頼性特性と優れた耐久性を持った製品です。当製品は10億回以上のスイッチサイクルに対応しGR-1221
環境標準に準拠します。
ます。同時に当製品はコンパクトな1x56スイッチまで動作いたします。当製品のコアは当社のMEMSチップです。MEMS
チップは高信頼性特性と優れた耐久性を持った製品です。当製品は10億回以上のスイッチサイクルに対応しGR-1221
環境標準に準拠します。
◇製品名：MEMS 1xN光スイッチ
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MS3型
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MS3型
◇特長
●高性能光学特性
●MEMS特性の耐久性
●コンパクトフォーム形態
●低消費電力
●高性能光学特性
●MEMS特性の耐久性
●コンパクトフォーム形態
●低消費電力
◇応用
●光通信，光ファイバーセンサー
●バイオメディカル機器
●ファイバー上にRF配信
●光通信，光ファイバーセンサー
●バイオメディカル機器
●ファイバー上にRF配信

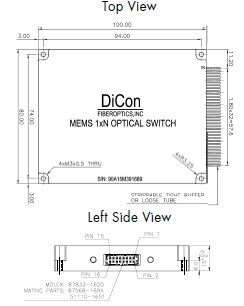

◇ハウジングサイズ
メカニカルサイズ
(単位：mm)
(単位：mm)
◇特性(光学・電気)

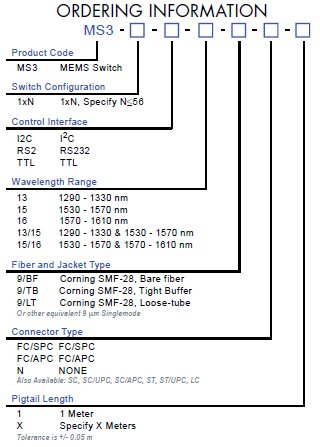

◇ご注文方法
| 光学特性 |
仕様値
|
|
|
挿入損失
|
25≦N≦36
|
1.5 dB max.
|
|
37≦N≦56
|
2.2 dB max.
|
|
|
クロストーク
|
-50 dB max.
|
|
|
反射減衰量
|
-50 dB max.
|
|
|
スイッチング時間
|
30ms max.
|
|
|
TDL
|
0.40 dB max.
|
|
|
WDL
|
25≦N≦36
|
0.30 dB max.
|
|
37≦N≦56
|
0.40 dB max.
|
|
|
PDL
|
0.15dB max.
|
|
|
再現性
|
0.04dB max.
|
|
|
耐久性
|
109サイクル分
|
|
|
光入力パワー
|
500mW max.
|
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
|
ファイバータイプ
|
9/125μmSM,右表ご参照
|
|
| 電気特性 |
‐
|
|
|
活性タイプ
|
ノン-ラッチング
|
|
|
制御タイプ
|
I2C, RS232 & TTL
|
|
|
Vcc電圧
|
I2C, RS232
|
12VDC
|
|
TTL
|
5VDC
|
|
|
消費電力
|
I2C, RS232
|
700mW max.
|
|
TTL
|
1.5W max.
|
|
|
コネクタタイプ
|
Molex 87833-1620
|
|
