DiCon社のマルチモードMEMSの1xN光スイッチは単一入力ファイバーとN個の出力ファイバー間のチャンネル選択の
動作を行ないます。同時に当製品はコンパクトな64チャンネル迄を動作いたします。当製品のコアは当社のMEMS
チップです。MEMSチップはシリコン結晶軸上に用いた電動ミラーを用いております。ミラーは2軸に対して回転し，
入力光を任意の必要とする2D面上に再直光をスイッチが可能となります。このスイッチは双方向適用が可能でNx1
のように選択機能としても用いることが可能です。
お問い合わせ
株式会社ネオトロン
◇製品名：マルチモードMEMS 1x64光スイッチ
MEMS　1xN光スイッチ：マルチモード
DiCon社製　MSR型
◇特長
●MEMSによる耐久性と信頼性
●コンパクトフォームファクタ-
●高速スイッチング時間

◇応用
●光通信
●バイオメディカル機器
●ファイバーセンシング，ビデオ配信

◇ハウジングサイズ
１U 19"ラック　マウント

メカニカルサイズ(単位：mm)
◇特性(光学・電気)

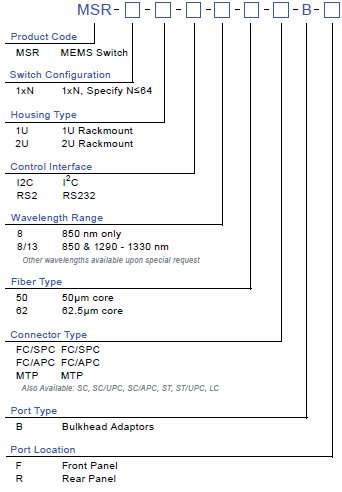

◇ご注文方法
光学特性
仕様値
挿入損失
2.4 dB max.
クロストーク
50μm
-25 dB max.
62.5μm
-20 dB max.
反射減衰量
-20 dB max.
スイッチング時間
40ms max.
TDL
0.4 dB max.
再現性
0.04dB max.
耐久性
109サイクル分
光入力パワー
500mW max.
動作温度/保存温度
-5~70/ -40~85℃
ファイバータイプ
マルチモード
詳細(英文)
電気特性
‐
活性タイプ
ノン-ラッチング
制御タイプ
I2C, RS232 & TTL
Vcc電圧
100-240 VAC
コネクタタイプ
9 ピンD-Sub Female
コネクタ＆シャーシオプション
-
コネクタ数
シャーシーサイズ
前
後
-
48
34
1U
64
54
2U
