DiCon社のMEMSの反射型のON/OFFは入力側のファイバーを介して光シャッターの動作を司ります。スイッチの
コアは当社のMEMSチップ使用製品です。またSiのシングルクリスタラルと軸フリー設計である静電気学的駆動ミラー
を用いております。ミラーは軸に沿って回転し，入力ファイバーに反射光が正しく入射するように設計されております。
コアは当社のMEMSチップ使用製品です。またSiのシングルクリスタラルと軸フリー設計である静電気学的駆動ミラー
を用いております。ミラーは軸に沿って回転し，入力ファイバーに反射光が正しく入射するように設計されております。
◇製品名：MEMS 反射型ON/OFF光スイッチ
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MS-REF10型
MEMS 1xN光スイッチ：シングルモード
DiCon社製 MS-REF10型
◇特長
●MEMSの耐久性と信頼性が作用します。
●コンパクトな設置要素です。
●駆動電圧制御
●5msスイッチング時間
●GR1221相当製品
●MEMSの耐久性と信頼性が作用します。
●コンパクトな設置要素です。
●駆動電圧制御
●5msスイッチング時間
●GR1221相当製品
◇応用
●ファイバーセンサー
●バイオメディカル装置
●光通信
●ビデオ配信
●ファイバーセンサー
●バイオメディカル装置
●光通信
●ビデオ配信
反射ON状態
反射OFF状態

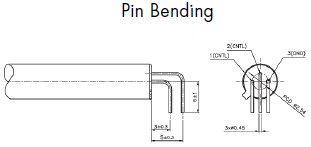

メカニカルサイズ(単位：mm)
◇特性(光学・電気)

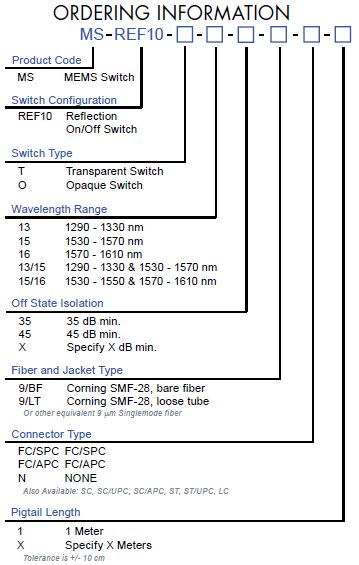

◇ご注文方法
| 光学特性 |
仕様値
|
|
挿入損失
|
0.7dB max.
|
|
反射減推量
|
-45dB max.
|
|
スイッチング時間
|
5ms max.
|
|
TDL
|
0.30dB max.
|
|
WDL
|
0.20 dB max.
|
|
PDL
|
0.10 dB max.
|
|
再現性
|
0．02dB max.
|
|
耐久性
|
109サイクル分
|
|
光入力パワー
|
500mW max.
|
|
動作温度/保存温度
|
-5~70/ -40~85℃
|
|
ファイバータイプ
|
9/125μmSMファイバー
|
|
電気特性
|
‐
|
|
活性タイプ
|
ノン-ラッチング
|
|
制御タイプ
|
直接電圧
|
|
Vcc電圧：透明タイプ
|
0-5VDC
|
|
Vcc電圧：不透明タイプ
|
0-7VDC
|
|
消費電力
|
20μW max.
|

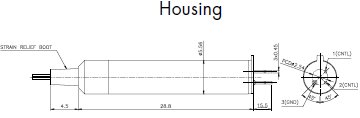

◇スイッチ状態&ハウジングサイズ
