Agiltron社のCLシリーズ 1x4 PMファイバー光スイッチは入力光を異なる選択された出力ファイバーにスイッチ
します。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により動作されます。
ラッチング動作は駆動信号がOFFの状態で選択された光学パスは維持されます。
当社のCLシリーズ 1x4 光ファイバー光スイッチは低挿入損失、高消光比、高チャンネルアイソレーション、非常
に高信頼性のある高い再現性製品です。
当製品はご要望によりサーキュレータ、アイソレータ、駆動回路等の組み込む事も可能ですのでお問合せ下さい。
します。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により動作されます。
ラッチング動作は駆動信号がOFFの状態で選択された光学パスは維持されます。
当社のCLシリーズ 1x4 光ファイバー光スイッチは低挿入損失、高消光比、高チャンネルアイソレーション、非常
に高信頼性のある高い再現性製品です。
当製品はご要望によりサーキュレータ、アイソレータ、駆動回路等の組み込む事も可能ですのでお問合せ下さい。
◇製品名：CrystaLatch・光スイッチ
1x4 PMファイバー光スイッチ
Photonwares(Agiltron)社
1x4 PMファイバー光スイッチ
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●RoHS対応製品
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●RoHS対応製品
◇応用
●光チャンネルブロッキング
●Add/Drop ネットワーク
●システムモニタリング
●試験並びに測定
●光ファイバーセンシングシステム
●光チャンネルブロッキング
●Add/Drop ネットワーク
●システムモニタリング
●試験並びに測定
●光ファイバーセンシングシステム
◇仕様 CLシリーズ 1x1, 1x2 ハイパワー固体光スイッチ
| パラメータ |
Min
|
Typ | Max |
|
波長範囲(nm)
|
1520
|
1550
|
1580
|
|
1295
|
1310
|
1325
|
|
|
挿入損失(dB)
|
0.8
|
1.2
|
1.5
|
|
クロストーク(dB)
|
40
|
50
|
55
|
|
スイッチング時間(rise,fall)( μs)
|
20
|
50
|
200
|
|
繰返し時間(Hz)
|
-
|
-
|
5K
|
|
消光比(dB)
|
18
|
25
|
30
|
|
反射減衰量(dB)
|
50
|
-
|
-
|
|
動作/ 保存 温度範囲(℃）
|
-5/ -40
|
-/-
|
70 / 85
|
|
最大光入力パワー(mW)
|
-
|
300
|
500
|
|
スイッチングタイプ
|
固体 ラッチング
|
||
|
ファイバータイプ
|
Panda PM
|
||
|
サイズ(mm)
|
74L x 20.5W x 8.5H
|
||
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様

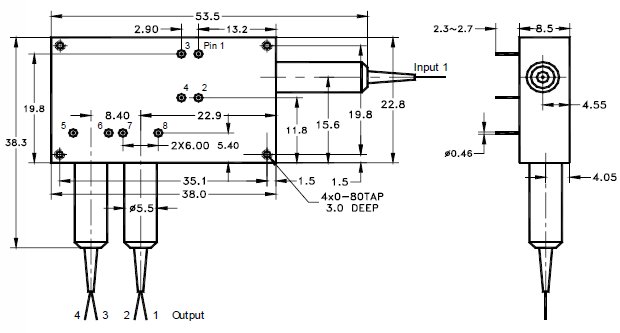

◇メカニカルサイズ(mm)
|
パラメータ
|
Min
|
Typ
|
Max
|
|
抵抗(Ω)
|
15
|
18
|
22
|
|
スイッチング電圧(V)
|
2.5
|
-
|
3
|
|
パルス持続時間(ms)
|
0.1
|
0.2
|
2
|
|
光パス
|
Pin グループ1
|
Pinグループ2
|
Pin グループ3
|
Pinグループ4
|
||||
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
|
Input→Out put 1
|
+
|
-
|
+
|
-
|
+
|
+
|
+
|
-
|
|
Input→Out put 2
|
-
|
+
|
-
|
+
|
+
|
+
|
-
|
-
|
|
Input→Out put 3
|
+
|
-
|
-
|
+
|
-
|
-
|
+
|
+
|
|
Input→Out put 4
|
-
|
+
|
+
|
-
|
-
|
-
|
-
|
+
|
◇CL 1x4 PM光スイッチ

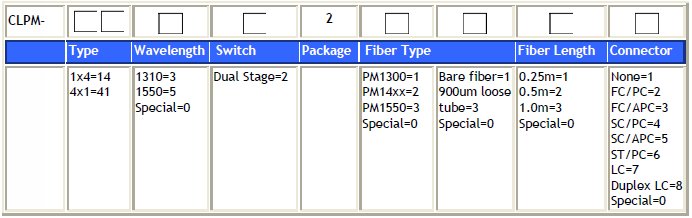

◇ご注文方法:
注：
1:Lバンド対応致します。
2:上記値はコネクタ無しの時の値。
3:シングルステージの標準クロストークは20dBです。
4:高光入力パワーバージョンに対応します。
5:-40℃バージョンに対応します。
1:Lバンド対応致します。
2:上記値はコネクタ無しの時の値。
3:シングルステージの標準クロストークは20dBです。
4:高光入力パワーバージョンに対応します。
5:-40℃バージョンに対応します。
◇CL 4x1 PM光スイッチ
|
光パス
|
Pin グループ1
|
Pinグループ2
|
Pin グループ3
|
Pinグループ4
|
||||
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
|
Input→Out put 1
|
+
|
+
|
-
|
+
|
+
|
-
|
-
|
+
|
|
Input→Out put 2
|
-
|
-
|
+
|
-
|
+
|
-
|
-
|
+
|
|
Input→Out put 3
|
+
|
-
|
+
|
-
|
-
|
+
|
+
|
-
|
|
Input→Out put 4
|
-
|
+
|
-
|
+
|
-
|
+
|
+
|
-
|
