Agiltron社のCLシリーズ 1x1, 1x2 ハイパワー固体光スイッチは入力光を異なる選択された出力ファイバーに
スイッチします。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により
動作されます。ラッチング動作は駆動信号がOFFの状態で選択された光学パスは維持されます。当社の
CLシリーズ 1x1, 1x2ハイパワー固体光スイッチは低挿入損失、高消光比、高チャンネルアイソレーション、
非常に高信頼性のある高い再現性製品です。
当製品はご要望によりサーキュレータ、アイソレータ、駆動回路等の組み込む事も可能ですのでお問合せ下さい。

お問い合わせ
株式会社ネオトロン
◇製品名：CrystaLatch・光スイッチ
　1x1, 1x2 ハイパワー 固体光スイッチ(5W CW)
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●RoHS対応製品

◇応用
●光チャンネルブロッキング
●Add/Drop ネットワーク
●システムモニタリング
●試験並びに測定
●光ファイバーセンシングシステム

◇仕様 CLシリーズ 1x1, 1x2 ハイパワー固体光スイッチ
パラメータ
Min
 Typ Max
波長範囲(nm)
1520
1550
1580
1295
1310
1325
挿入損失(dB)
-
1.0
1.5
クロストーク(dB)
40
50
-
スイッチング時間(rise,fall)( μs)
20
50
200
繰返し時間(Hz)
-
5K
-
PDL(dB)
-
0.1
0.2
PMD(ps)
-
0.1
0.2
反射減衰量(dB)
50
55
-
動作/ 保存 温度範囲(℃）
-5/ -40
-/-
70 / 85
最大光入力パワー(W)
-
-
5
ファイバータイプ
SMF-28e
サイズ(mm)
74L x 20.5W x 8.5H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様

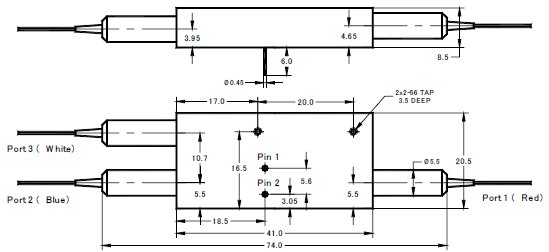

◇メカニカルサイズ(mm)
パラメータ
Min
Typ
Max
駆動電圧(V)
4.5
5
6
駆動電流(mA)
110
140
195
パルス持続時間(ms)
0.2
0.5
10
光パス
Pin 1
Pin2
ポート1→ポート2
GND
5V
ポート1→ポート3
5V
GND
◇CL 1x2 HP光スイッチ

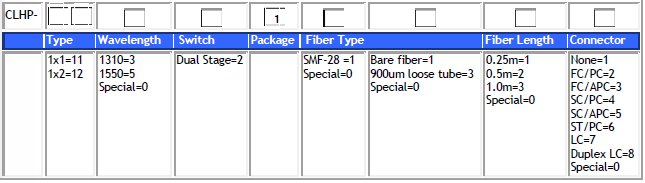

◇ご注文方法:　
注：
1:Lバンド対応致します。
2:上記値はコネクタ無しの時の値。
3:シングルステージの標準クロストークは20dBです。
4:高光入力パワーバージョンに対応します。
5:-40℃バージョンに対応します。
◇CL 2x1 HP光スイッチ
光パス
Pin 1
 Pin2
ポート2→ポート1
5V
GND
ポート3→ポート1
GND
5V
