Agiltron社のCLシリーズ 1x2マルチキャスティング光スイッチは入力光を異なる選択されたファイバー或いは
等しく分割された2つの出力ファイバーにスイッチします。この光スイッチは特許認定された動くメカニカル部分に
おいて、この部分が電気信号により動作されます。ラッチング動作は駆動信号がOFFの状態で選択された光学パス
は維持されます。当社のCLシリーズの1x2マルチキャスティング光スイッチは低挿入損失、高消光比、高チャンネル
アイソレーション、非常に高信頼性のある高い再現性製品です。
当製品はご要望によりサーキュレータ、アイソレータ、駆動回路等の組み込む事も可能ですのでお問合せ下さい。

お問い合わせ
株式会社ネオトロン
◇製品名：CrystaLatch・光スイッチ
　1x2マルチキャスティング 固体光スイッチ
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●低駆動電圧製品
●コンパクト
●RoHS対応製品

◇応用
●光チャンネルブロッキング
●Add/Drop ネットワーク
●システムモニタリング
●試験並びに測定
●光ファイバーセンシングシステム

◇仕様 CLシリーズ 1x2マルチキャスティング光スイッチ
パラメータ
Min
 Typ Max
波長範囲(nm)
1520
1550
1580
1295
1310
1325
挿入損失(dB)
0.4
0.7
1.0
クロストーク(dB)
20
28
38
スプリッティングパワー違い(dB)
0
0.15
0.5
スイッチング時間(rise,fall)( μs)
20
50
200
繰返し時間(Hz)
-
5K
-
PDL(dB)
-
0.05
0.2
PMD(ps)
-
0.1
0.2
反射減衰量(dB)
50
55
60
動作/ 保存 温度範囲(℃）
-5/ -40
-/-
70 / 85
最大光入力パワー(mW)
-
300
500
ファイバータイプ
SMF-28e
サイズ(mm)
74.6L x 8.4W x 8.6H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様

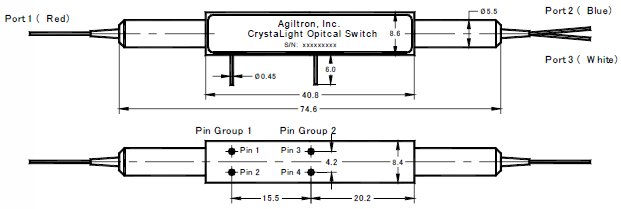

◇メカニカルサイズ(mm)
パラメータ
Min
Typ
Max
駆動電圧(V)
2.25
2.5
3
駆動電流(mA)
110
140
195
パルス持続時間(ms)
0.2
0.5
10
光パス
Pin グループ1
Pin グループ2
Pin 1
Pin 2
Pin 3
Pin 4
ポート1→ポート2
2.5V
GND
2.5V
GND
ポート1→ポート3
GND
2.5V
GND
2.5V
マルチキャスティング
2.5V
GND
GND
2.5V
◇CL 1x2マルチキャスティング光スイッチ

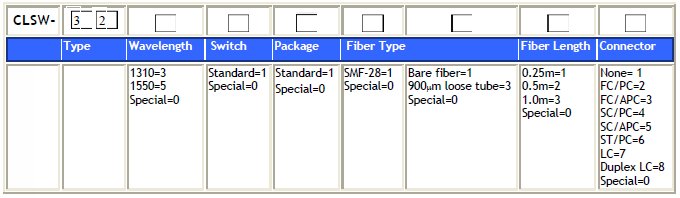

◇ご注文方法:　
注：
1:Lバンド対応致します。
2:上記値はコネクタ無しの時の値。
3:シングルステージ時のクロス・トークは20dBです。
4:高光入力パワーバージョンに対応します。
5:-40℃バージョンに対応します。
