Agiltron社のNS 高パワー1x1結晶光ファイバー PM スイッチ/ On-Off 変調器は非常に低損失、高速応答並びに高入力
パワー取り扱い可能な製品です。当製品は特許によるメカニカル部品を用いない構成で電気制御信号によって動作します。
NS(ナノ･スピード)光ファイバースイッチは非常に高信頼性を持ち、高速応答時間、並びに連続スイッチング動作が考慮
された製品です。当製品は12V入力電圧並びに0-5V 制御信号の低コストの回路で動作されます。
パワー取り扱い可能な製品です。当製品は特許によるメカニカル部品を用いない構成で電気制御信号によって動作します。
NS(ナノ･スピード)光ファイバースイッチは非常に高信頼性を持ち、高速応答時間、並びに連続スイッチング動作が考慮
された製品です。当製品は12V入力電圧並びに0-5V 制御信号の低コストの回路で動作されます。
◇製品名：Nano Speed光スイッチ
高パワー1x1 PM / On-Off 変調器
Photonwares(Agiltron)社
高パワー1x1 PM / On-Off 変調器
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●低挿入損失
●コンパクト
●低消費電力
●RoHS対応製品
●固体で高速スイッチ
●非常に高信頼性スイッチ
●低挿入損失
●コンパクト
●低消費電力
●RoHS対応製品
◇応用
●光ブロッキング
●装置への組み込み
●光ブロッキング
●装置への組み込み
◇仕様NS高パワ-1x1光ファイバ-PM スイッチ/変調器
| パラメータ |
Min
|
Typ | Max |
|
波長範囲(nm)
|
400
|
-
|
1800
|
|
挿入損失(dB)
|
0.4
|
0.6
|
1.0
|
|
IL 温度依存性(dB)
|
0.25
|
0.5
|
|
|
アイソレーション(dB)
|
20
|
25
|
35
|
|
消光比
|
18
|
25
|
30
|
|
反射減衰量(dB)
|
45
|
50
|
60
|
|
応答時間(rise,fall)( ns)
|
-
|
-
|
300
|
|
繰返し時間(KHz)
|
DC
|
5
|
300*
|
|
動作/ 保存 温度範囲(℃）
|
-5/ -40
|
-/-
|
70 / 85
|
|
光入力パワー(W)
|
-
|
-
|
5**
|
|
ファイバータイプ
|
Panda PM ファイバー
|
||
|
サイズ(mm)
|
65.5L x 25W x 7H
|
||
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶

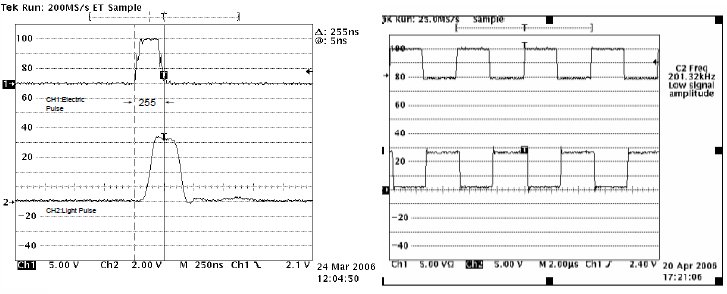

◇スピード並びに繰返し測定(例)

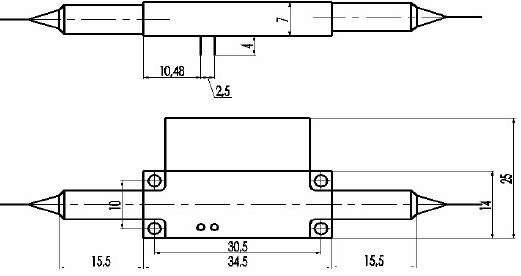

◇メカニカルサイズ(mm)

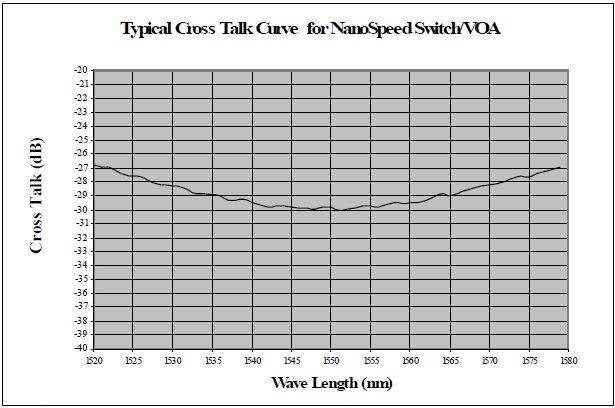

◇バンド幅測定(例)

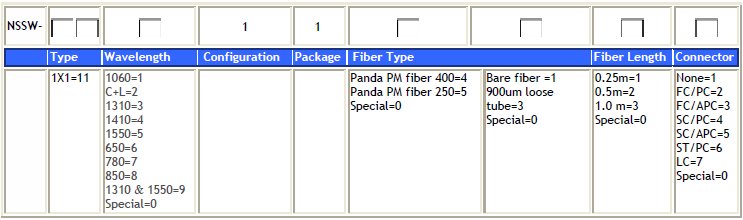

◇ご注文方法:
注：
1:駆動電源キットを推奨します。
2:*印 特別な回路を用いた場合です。
3: **印 時の値です。パルスの場合はお問合せ下さい。
1:駆動電源キットを推奨します。
2:*印 特別な回路を用いた場合です。
3: **印 時の値です。パルスの場合はお問合せ下さい。
