Agiltron社のNS 2x2 結晶光ファイバースイッチは入力信号を再結合されることにより選択されたファイバーに接続
します。当製品は特許によるメカニカル部品を用いない構成で電気制御信号によって動作します。NS(ナノ･スピード)
光ファイバースイッチは非常に高信頼性を持ち、高速応答時間、並びに連続スイッチング動作が考慮された製品です。
当製品は12V入力電圧並びに0-5V 制御信号の低コストの回路で動作されます。

お問い合わせ
株式会社ネオトロン
◇製品名：Nano Speed
　2x2結晶光ファイバースイッチ
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●低挿入損失
●コンパクト
●低消費電力
●RoHS対応製品

◇応用
●光ブロッキング
●装置への組み込み

◇仕様: NS 2x2 結晶光ファイバースイッチ
パラメータ
Min
 Typ Max
波長範囲(nm)
400
-
1800
挿入損失(dB)
-
0.6
1.3
アイソレーション(dB)
20
25
35
PDL(dB)
-
0.15
0.35
IL 温度依存性(dB)
-
0.25
0.5
PMD(ps)
-
0.1
0.3
反射減衰量(dB)
45
50
60
繰返し時間(KHz)
DC
5
300*
応答時間(rise,fall)( ns)
-
-
300
動作/ 保存 温度範囲(℃）
-5/ -40
-/-
70 / 85
光入力パワー(mW)
-
300
5000*
サイズ(mm)
77.1L x 8.5W x 8.4H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇スピード並びに繰返し測定(例)

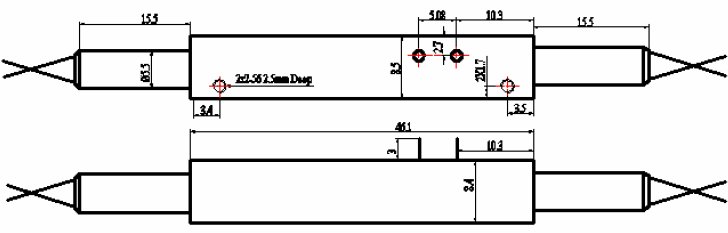

◇メカニカルサイズ(mm)
◇バンド幅測定(例)

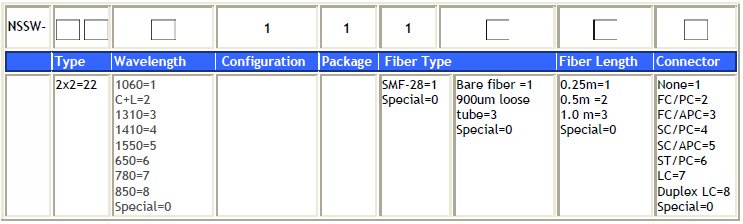

◇ご注文方法:　
注：
1:駆動電源キットを推奨します。
2:*印 特別な回路を用いた場合です。
3:**印　特注になります。
