Agiltron社のCLシリーズ 16x16 光ファイバースイッチモジュールは入力光を異なる選択された出力ファイバーに
スイッチします。この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により動作され
ます。特許によるメカニカル部品を用いない構成で電気制御信号によって動作します。ラッチング動作は駆動信号が
OFFの状態で選択された光学パスはスイッチ維持されます。
CLシリーズ 16x16 光ファイバースイッチモジュールは低挿入損失、高速応答、高消光比並びに高チャンネル
アイソレーション、そして非常に高信頼性のある高再現性製品です。当製品は故障無く連続使用に耐えられるよう、
ショックや振動の環境に対して、また温度の広範囲な変動に対して、また高速の応答時間に対して耐えられるように
設計されております。
当製品はご要望によりサーキュレータ、アイソレータ、駆動回路等の組み込む事も可能ですのでお問合せ下さい。
お問い合わせ
株式会社ネオトロン
◇製品名：CrystaLatch・光スイッチ
　16x16 光ファイバースイッチモジュール
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●強固な頑丈製品
●コンパクト
●直接低駆動電圧
●RoHS対応製品

◇応用
●光信号ルーティング
●ネットワークプロテクション
●バーストスイッチング
●Add/Drop ネットワーク
●信号モニタリング
●装置組み込み


◇仕様
CLシリーズ 16x10 光ファイバーマトリックススイッチ
パラメータ
Min
 Typ Max
波長範囲(nm)
C-バンド, L-バンド
挿入損失(dB)
-
5
6
ノン･ユニフォーミティ-(dB)
-
0.7
1.6
クロストーク(dB)
-25
-30
-35
スイッチング時間(rise,fall)( μs)
-
100
200
繰返し時間(Hz)
-
-
5K
反射減衰量(dB)
50
-
-
PDL( ps)
-
0.2
0.5
PMD( ps)
-
-
0.2
駆動電圧(V)
2.5
-
3.0
動作/ 保存 温度範囲(℃）
-/ -40
25/-
- / 85
光入力パワー(mW)
-
400
-
スイッチングタイプ
固体 ラッチング
ファイバータイプ
Corning SMF 28
サイズ(mm)
483L x 457W x 88H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様
パラメータ
Min
Typ
Max
抵抗(各グループ) (Ω)
15
18
22
スイッチ電圧(V)
2.5
-
3
パルス持続時間(ms)
0.1
1
10

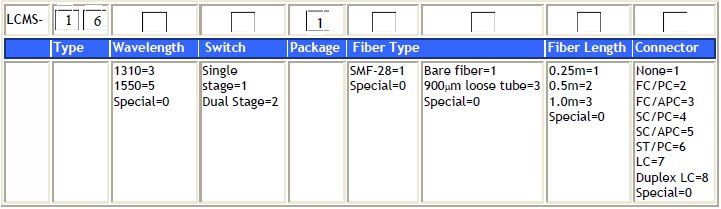

◇ご注文方法:　
◇メカニカルフットプリントサイズ(mm)
標準バージョンはサイズ430mm x 450mm x 50mmのラック
マウントボックスになります。
