Agiltron社のCLシリーズ 8x8 光ファイバースイッチは入力光を異なる選択された出力ファイバーにスイッチします。
この光スイッチは特許認定された動くメカニカル部分において、この部分が電気信号により動作されます。特許による
メカニカル部品を用いない構成で電気制御信号によって動作します。ラッチング動作は駆動信号がOFFの状態で
選択された光学パスはスイッチ維持されます。
CLシリーズ 8x8 光ファイバースイッチは低挿入損失、高速応答、高消光比並びに高チャンネルアイソレーション、
そして非常に高信頼性のある高再現性製品です。当製品は故障無く連続使用に耐えられるよう、ショックや振動の
環境に対して、また温度の広範囲な変動に対して、また高速の応答時間に対して耐えられるように設計されております。
当製品の駆動回路ご提供が可能ですのでお問合せ下さい。
お問い合わせ
株式会社ネオトロン
◇製品名：CrystaLatch・光スイッチ
　8x8 ファイバー光スイッチ
Photonwares(Agiltron)社
◇特長
●固体で高速スイッチ
●非常に高信頼性スイッチ
●安全を保障(Fail-safe)するラッチング動作
●低挿入損失
●強固な頑丈製品
●コンパクト
●直接低駆動電圧
●RoHS対応製品

◇応用
●光信号ルーティング
●ネットワークプロテクション
●バーストスイッチング
●Add/Drop ネットワーク
●信号モニタリング
●装置組み込み


◇仕様 CLシリーズ 1x8光ファイバースイッチ
パラメータ
Min
 Typ Max
波長範囲(nm)
C-バンド, L-バンド
挿入損失(dB)
-
2.7
4.2
ユニフォーミティ-(dB)
-
0.7
1.5
クロストーク(dB)
35
50
55
スイッチング時間(rise,fall)( μs)
20
50
200
繰返し時間(Hz)
-
-
5K
反射減衰量(dB)
50
-
-
PDL( ps)
-
0.15
0.4
PMD( ps)
-
-
0.2
駆動電圧(V)
2.5
-
3.0
動作/ 保存 温度範囲(℃）
-5/ -40
-/-
70 / 85
光入力パワー(mW)
-
400
-
スイッチングタイプ
固体 ラッチング
ファイバータイプ
Corning SMF 28
サイズ(mm)
230L x 127W x 50H
詳細(英文)
DiConMEMS，DiConプリズム，DiConステッパーモータ，OpnetiMEMS，メカニカル
LightwaveLinkメカニカル, LighTECHメカニカル,，BATi結晶， PrimanexMO，Agiltron結晶
◇電気的仕様
パラメータ
Min
Typ
Max
抵抗(各グループ) (Ω)
15
18
22
スイッチ電圧(V)
2.5
-
3
パルス持続時間(ms)
0.1
1
10

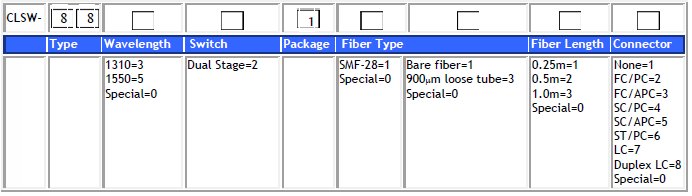

◇ご注文方法:　
注：
1:クロストーク:1段の標準クロストークは20dBになります。
2:-40℃バージョンに対応します。
