◇溶融カップラｰ
光ファイバーコンポーネンツ
溶融カップラｰ
Fused Couplers - Fiber Optic
OZ Optics社

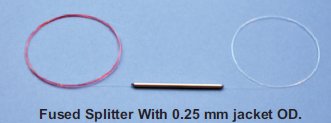

溶融カップラｰ
Fused Couplers - Fiber Optic
OZ Optics社
概 要
●用途
(1)一つのファイバーの光信号を2つに分離する。(2)2つのファイバーの
光信号を一つに結合する。
●特長
(1)頑丈でコンパクトな設計となっております。
(2)過剰損失は0.2dB以下となっております。
(3)波長に対する分岐比の誤差は±5%以内となっております。
(4)デバイスは双方向特性を有し、低反射減推量となっております。
●短所
(1)マルチモードの場合、偏波依存性が高い。
(2)PMファイバーの場合、充分に偏光特性が得られません。
●用途
(1)一つのファイバーの光信号を2つに分離する。(2)2つのファイバーの
光信号を一つに結合する。
●特長
(1)頑丈でコンパクトな設計となっております。
(2)過剰損失は0.2dB以下となっております。
(3)波長に対する分岐比の誤差は±5%以内となっております。
(4)デバイスは双方向特性を有し、低反射減推量となっております。
●短所
(1)マルチモードの場合、偏波依存性が高い。
(2)PMファイバーの場合、充分に偏光特性が得られません。

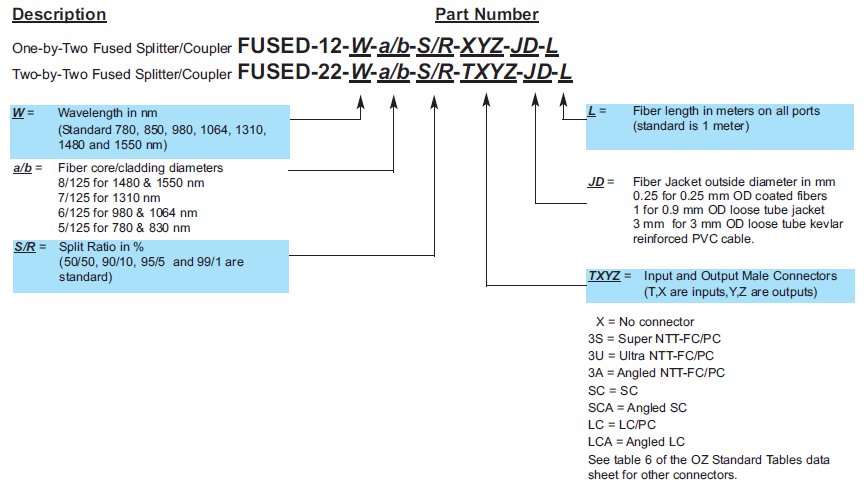

ご注文方法:溶融カップラー
下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。
仕 様:溶融カップラｰ
|
パラメータ
|
仕様値
|
|
標準波長(nm)
|
シングルモード : 488, 514, 633, 830, 1300-1350, 1490-1550, 2005
その他の波長に対応します。 マルチモード : 400-1600nm |
|
ファイバーサイズ(um)
|
シングルモード: 488nm & 514nm : 3.5/125, 633nm : 4/125
830nm : 5/125, 1300nm,1550nm:9/125 マルチモード : 50/125, 62.5/125, 100/140 |
|
過剰損失
|
1300nm & 1550nm: < 0.3 dB ; 830nm: < 0.5 dB ;
480- 700nm: < 1.0dB |
|
指向性
|
≧50 dB
|
|
分岐比精度
|
850nm, 1300nm & 1550nm : ≦±3% , 480- 850nm: ≦±5%
|
|
温度範囲
|
-40 - +85 ℃
|
