光コネクターインスペクター
Optical Connector Inspector
Optical Connector Inspector

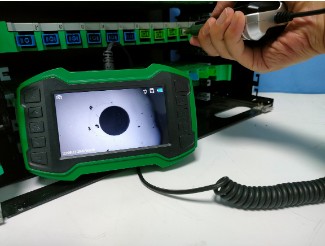

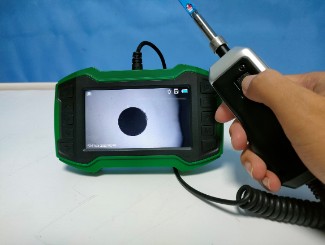

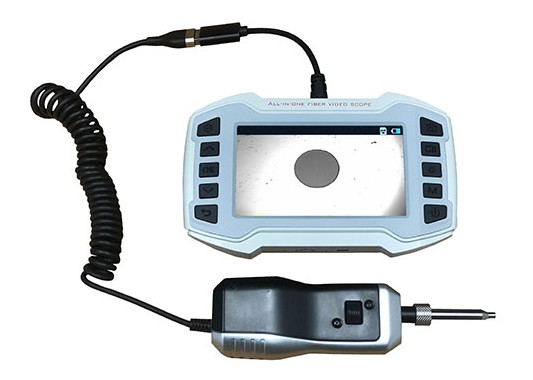

OCI-20BN 光コネクタ インスペクターは、4.5 インチのビデオディスプレイを搭載
した新しいアップグレードされたデジタルビデオ検査プローブです。
ディスプレイは、テスト スポットでファイバー写真やビデオを撮影し、SD カード
またはUSB 接続を介して簡単に転送できるようにデータを保存できます。

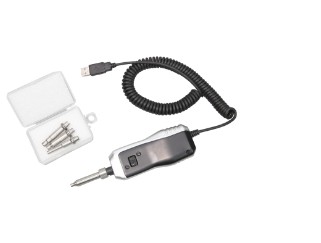

OCI-20BN プローブは、ラップトップ/PC、OTDR とユニバーサルUSB ケーブル
1本で直接接続することもでき、すべての機能を備えたオールインワンの光ファイ
バー端面検査顕微鏡です。
OCI-20BN には、IEC 61300-3-35 規格またはユーザー定義の基準に従って、
オプションの合否解析ソフトウェアを装備する事もでき、合否判定でファイバ端面を
検証できます。
●400倍、解像度1μm以下で鮮明な画像
●4.5インチの高解像度ディスプレイで画面をキャッチしてビデオを録画
●ＵＳＢケーブルを介してラップトップ/PCやＯＴＤＲを含む複数のデバイスと接続
●今日のネットワークで使用されている全てのコネクタタイプを包括的にサポートするための50以上のチップ(コネクタ)
仕様(プローブ)
仕様(ディスプレイ)
|
項目
|
仕様値
|
| ディスプレイ | 4.5インチLCD, 1920x1080ピクセル |
| コア サイズ | 28mm |
| SDカード | 8G |
| 電源 | 内臓Li-イオン バッテリー(3400mAh)USB電源 |
| バッテリー寿命 | 4時間 |
| サイズ | 163 x 100 x 35mm |
| 重さ | 200g |
|
項目
|
仕様値
|
| 倍率 | 400x |
| 解像度 | <1um |
| フィールド | X:480um; Y:270um |
| 焦点 | 手動調整 |
| 光源 | 青色LED |
| 集光速度 | 3〜5秒 |
| アライメント | >98% |
| 電源 | USBポート |
| 動作システム | Windows 7, 8, 10 |
| サイズ | 180 x 22 x 56 mm |
| 重さ | 110g |
標準構成
|
項目
|
内容
|
個数
|
| プローブ | コネクタパッチコードからファイバー端面テスト用/バルクヘッドPC/APCコネクター | 1pc |
| ディスプレイ | ファイバー端面画像を表示する | 1pc |
| チップ | SC-PC-F, FC-PC-F, LC-PC-F, 2.5PC-M | 1pc/type |
| その他 | Fiber Face Viewer ソフトウエア(1pc), バッグ(1pc), 8G SDカード(1pc), USBケーブル(1pc) | |
